Szczegóły Produktu
Miejsce pochodzenia: Changsha, Hunan, Chiny
Nazwa handlowa: Elacera
Numer modelu: Rurociąg pompy do betonu
Warunki płatności i wysyłki
Minimalne zamówienie: Negocjowalne
Cena: Negocjowalne
Szczegóły pakowania: Pakowane w drewniane skrzynie lub żelazne stojaki
Czas dostawy: 25–45 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 100 000 ㎡/rok
Rozmiar specyfikacji: |
Części linii dostarczania pomp do betonu |
Promień zgięcia: |
Stal |
Zakres temperatur: |
Ceramika z tlenku glinu |
Typ spawania: |
Rura prosta, kolanko i reduktor |
Wytrzymałość na rozciąganie: |
Fabrycznie spawane końcówki łączników |
Twardość: |
Sprzęgło typu zaciskowego |
Typ kołnierza: |
Według zatwierdzonego rysunku |
Aplikacja: |
Pompy do betonu montowane na ciężarówkach i przyczepach |
Rozmiar specyfikacji: |
Części linii dostarczania pomp do betonu |
Promień zgięcia: |
Stal |
Zakres temperatur: |
Ceramika z tlenku glinu |
Typ spawania: |
Rura prosta, kolanko i reduktor |
Wytrzymałość na rozciąganie: |
Fabrycznie spawane końcówki łączników |
Twardość: |
Sprzęgło typu zaciskowego |
Typ kołnierza: |
Według zatwierdzonego rysunku |
Aplikacja: |
Pompy do betonu montowane na ciężarówkach i przyczepach |

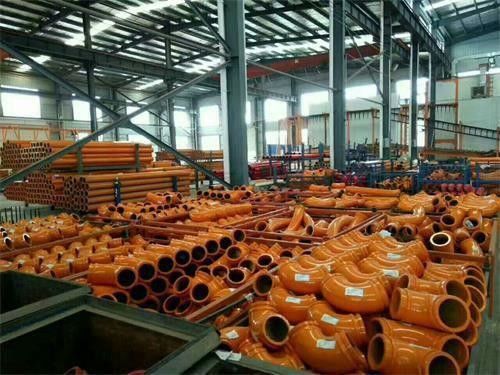

Spawanie rurociągów pompy do betonu Części zamienne do pomp do betonu
Jeśli wymieniasz rurę pompy do betonu wyłożoną ceramiką, rozmiar nominalny jest punktem wyjścia. Nowy łokieć musi sięgać tych samych punktów połączeń co stary. Jego końce muszą również pasować do zacisków już znajdujących się na linii doprowadzającej. Oba te szczegóły warto sprawdzić przed rozpoczęciem produkcji części.
ELACERA dostarcza proste rury, kolana i redukcje z przyspawanymi końcówkami sprzęgającymi do linii doprowadzających pomp do betonu samochodowych i przyczepowych. Stalowy korpus wspiera część, a wyłożenie z ceramiki aluminiowej zapewnia powierzchnię odporną na ścieranie, która styka się z betonem i kruszywem. Jeśli masz stary numer części lub zdjęcia obu końców, prześlij je wraz z zapytaniem. Możemy ich użyć do rozpoczęcia sprawdzania zamiennika.
Dwa podobne kody kolan na liście części
Nasza lista specyfikacji zawiera 125A90R275 i 125A90R275+225 jako oddzielne pozycje. Zamówienie zawierające „łokieć 125A 90°” pomija promień i wszelkie dodatkowe wymiary zidentyfikowane przez pełne oznaczenie. Jeśli łokieć ma proste przedłużenie, pokaż jego długość i do którego końca należy. Ten szczegół określa, gdzie końcówka sprzęgająca znajdzie się w linii.
Oznaczenia modeli rur pompy do betonu wyłożonych ceramiką
| Typ części | Oznaczenie modelu |
|---|---|
| Rura prosta | 125A L110 |
| Rura prosta | 125A L458 |
| Rura prosta | 125A L500 |
| Rura prosta | 125A L520 |
| Rura prosta | 125A L800 |
| Rura prosta | 125A L3000 |
| Kolano | 125A20R240+356 |
| Kolano | 125A45R275+310 |
| Kolano | 125A60R232 |
| Kolano | 125A90R275 |
| Kolano | 125A90R275+225 |
| Kolano | 125A90R275+550 |
| Redukcja | 150-125A L500 |
Przy zamawianiu zamiennika, prześlij pełne oznaczenie modelu i profil sprzęgła na obu końcach. W przypadku rury prostej, potwierdź długość od końca do końca i wykończony otwór. W przypadku kolana, potwierdź kąt zgięcia, promień linii środkowej i wszelkie proste przedłużenia. W przypadku redukcji, określ całkowitą długość, wykończony otwór na każdym końcu i kierunek przepływu.
![]()
![]()
![]()
Pokazać każdy koniec sprzęgła osobno
Końcówki sprzęgające są przyspawane do stalowego korpusu rury podczas produkcji. Na linii pompy, pasujący zacisk i uszczelka łączą jeden koniec rury z następnym. Wykończony otwór to otwór, przez który przepływa beton. Zewnętrzny kształt końcówki sprzęgającej to miejsce, wokół którego dopasowuje się zacisk. Podaj oba szczegóły na rysunku, zwłaszcza jeśli sąsiadująca rura będzie ponownie użyta.
W przypadku redukcji do pompy do betonu, oznacz oddzielnie wlot i wylot. Rysunek powinien pokazywać otwór i profil sprzęgła na każdym końcu. Jeśli pracujesz na usuniętej części, zdjęcie wykonane prosto od czoła pokazuje otwór. Widok z boku pokazuje kształt kołnierza. Wykonaj oba widoki, jeśli dwa końce się różnią.
Wymiana sekcji na pompie wysięgnikowej lub przyczepowej
W przypadku wysięgnika montowanego na ciężarówce, pozycje końców kolana mają znaczenie, ponieważ trasa sąsiedniej rury jest już ustalona. Zaznacz sekcję wysięgnika na rysunku montażowym i uwzględnij wszelkie ograniczenia prześwitu pokazane dla tej pozycji. W przypadku linii doprowadzającej pompy przyczepowej, wskaż, czy część znajduje się przy wylocie pompy, czy dalej w linii. Uwzględnij wymaganą ciśnienie robocze po stronie betonu dla tej pozycji z dokumentacji urządzenia, aby można było sprawdzić rurę i sprzęgło razem.
Często zadawane pytania
Ile waży rura wysięgnika pompy do betonu wyłożona ceramiką?
Waga końcowa zależy od długości rury, ścianki stalowej, wyłożenia ceramicznego i przyspawanych końców. Prześlij numer części lub rysunek, abyśmy mogli sprawdzić wagę proponowanego zamiennika w stosunku do wymagań dla danej pozycji wysięgnika.
Jak długo wytrzyma rura pompy do betonu wyłożona ceramiką?
Zużycie zależy od mieszanki betonowej, kruszywa i miejsca, w którym znajduje się część w linii doprowadzającej. Kolano wysięgnika i rura prosta mogą zużywać się w różnym tempie. Jeśli wymieniasz zużytą część, powiedz nam, co pompujesz i pokaż nam, gdzie koncentruje się zużycie.
Czy wyłożenie ceramiczne może się odpryskiwać?
Ceramika aluminiowa może odpryskiwać pod wpływem ostrego uderzenia. W kolanie pompy do betonu wyłożonym ceramiką, stalowy korpus wspiera część, a ceramika stanowi powierzchnię odporną na ścieranie, która styka się z betonem. Jeśli stare wyłożenie się odprysnęło, zbliżenie i zdjęcie całego kolana pomogą nam zobaczyć, gdzie wystąpiło uszkodzenie.
Dlaczego rura pompy do betonu wyłożona ceramiką może być droższa niż rura stalowa?
Ceramika dodaje materiału i etapów produkcji. Aby porównać te dwa elementy dla tej samej pozycji w linii, uwzględnij cenę części i robociznę potrzebną do jej wymiany. Jeśli śledzisz, ile betonu każda część przepompowuje między wymianami, możesz wykorzystać te dane do porównania kosztu za metr sześcienny przepompowanego materiału.
Poproś o wycenę
Zacznij od pełnego numeru części lub zdjęć starej części i jej połączeń. Powiedz nam, którą sekcję musisz wymienić. Jeśli masz rysunek, dołącz go wraz ze szczegółami sprzęgła, wymaganym ciśnieniem roboczym i ilością. W przypadku listy części zamiennych, każdą część umieść w osobnym wierszu, abyśmy mogli indywidualnie przejrzeć rury proste, kolana i redukcje.
