Gumowe, ceramiczne podszewki do przewodów górniczych.

​Opis produktu

Gumowo-ceramiczne wykładziny Elacera łączą w sobie ceramikę z tlenku glinu, gumę pochłaniającą uderzenia i stalowe podłoże, aby chronić zsypy wydobywcze, leje zasypowe i punkty przeładunkowe.

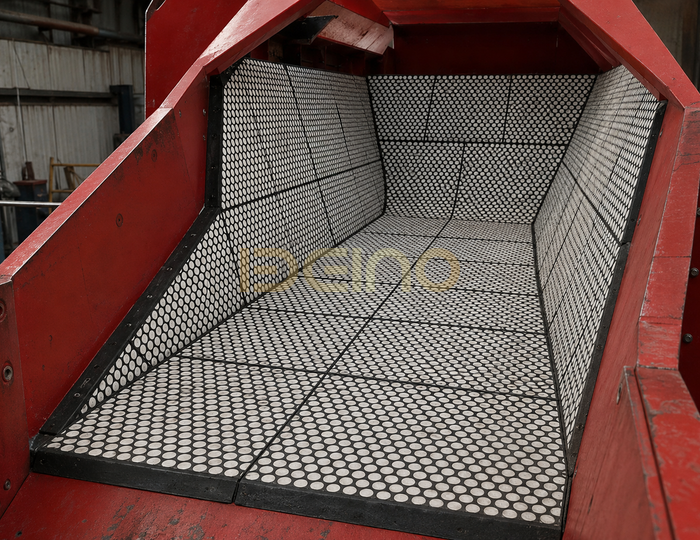

Gumowe wykładziny ceramiczne do zsypów przesyłowych w kopalniach

Gumowo-ceramiczne wykładziny Elacera zostały zaprojektowane w celu ochrony zsypów przeładunkowych, lejów zasypowych, silosów i innego sprzętu do transportu materiałów sypkich przed silnymi uderzeniami i ścieraniem ślizgowym.

Wyściółka łączy w sobie ceramikę z tlenku glinu o wysokiej twardości z gumą pochłaniającą uderzenia. W przypadku zastosowań wymagających dużych obciążeń można dodać stalową płytę nośną z kołkami montażowymi lub śrubami, aby utworzyć konstrukcję typu trzy w jednym: ceramika, guma i stal.

Ta kompozytowa konstrukcja zapewnia odporną na zużycie powierzchnię, amortyzując jednocześnie uderzenia rudy, węgla, klinkieru i innych ściernych materiałów sypkich.

Dlaczego zsypy przesyłowe w kopalniach zużywają się tak szybko?

Zsypy transportowe są stale narażone na działanie spadającego materiału, zmieniającego się kierunku przepływu i ścierania ślizgowego przy dużej prędkości. Najpoważniejsze zużycie występuje zwykle w punktach podawania, dnach rynien, narożnikach i strefach uderzenia materiału.

Zwykłe wykładziny stalowe mogą stopniowo stać się cieńsze, natomiast płytki ceramiczne bez warstwy pochłaniającej uderzenia mogą być podatne na uszkodzenia pod wpływem silnych uderzeń materiału.

Wykładziny z kompozytu gumowo-ceramicznego rozwiązują oba problemy:

• Ceramika z tlenku glinu jest odporna na ścieranie.
• Guma pochłania uderzenia i wibracje.
• Stalowy podkład zapewnia wsparcie konstrukcyjne.
• Montaż śrubowy ułatwia wymianę poszczególnych paneli.

Kompozytowa struktura liniowa

Warstwa ścieralna z tlenku glinu

Główną powierzchnię ścieralną tworzy ceramika z tlenku glinu o wysokiej twardości. Cylindryczne elementy ceramiczne są osadzone w gumie, aby rozłożyć siłę uderzenia i zmniejszyć ryzyko miejscowego uszkodzenia ceramiki.

Dostępne są również kwadratowe lub prostokątne płytki ceramiczne do zastosowań, w których występuje ścieranie ślizgowe.

​

Warstwa gumy pochłaniająca uderzenia

Warstwa gumy amortyzuje uderzenia materiału, redukuje wibracje i wspiera elementy ceramiczne. Grubość i skład gumy można wybrać w zależności od poziomu uderzenia i temperatury roboczej.

Stalowa płyta nośna

W przypadku tulei typu „trzy w jednym” stalowa płyta nośna jest dostarczana z przyspawanymi kołkami lub śrubami montażowymi. Konstrukcja ta nadaje się do zsypów o dużym obciążeniu, gdzie wymagana jest bezpieczna instalacja mechaniczna i wymiana modułowa.

Dane techniczne

Główne zalety

• Połączona odporność na uderzenia i ścieranie
• Ceramiczna powierzchnia ścieralna o wysokiej twardości
• Gumowa amortyzacja chroniąca przed uderzeniami i wibracjami
• Bezpieczny montaż przykręcany
• Modułowa wymiana poszczególnych paneli
• Zmniejszone bezpośrednie zużycie powłoki sprzętu
• Dostosowana geometria panelu do nieregularnych powierzchni rynny
• Nadaje się do transportu mokrych, suchych i ściernych materiałów sypkich

Typowe zastosowania

Gumowe wkładki ceramiczne są szeroko stosowane w:

• Zsypy przesyłowe górnictwa
• Leje i pojemniki na rudę
• Zsypy rozładunkowe kruszarki
• Systemy przeładunku węgla
• Zakłady przeróbki minerałów
• Punkty przeładunkowe cementowni
• Sprzęt do transportu materiałów w hucie stali
• Zsypy węgla w elektrowni
• Portowe terminale materiałów sypkich

Cylindryczna ceramika czy kwadratowa ceramika?

Cylindryczne wykładziny ceramiczne zalecane są do miejsc narażonych zarówno na silne uderzenia, jak i ścieranie. Poszczególne cylindry ceramiczne otoczone są gumą, dzięki czemu kompozytowa wyściółka skuteczniej pochłania uderzenia.

Kwadratowe lub prostokątne płytki ceramiczne zapewniają większą ciągłą powierzchnię ceramiczną i nadają się do obszarów, w których ścieranie ślizgowe jest poważniejsze niż bezpośrednie uderzenie.

W jednym rynnie można łączyć różne konstrukcje w zależności od rozkładu zużycia.

Opcje instalacji

Ceramiczne wykładziny gumowe „dwa w jednym” można przyklejać bezpośrednio do przygotowanej powierzchni stalowej za pomocą odpowiedniego kleju przemysłowego.

Wkładki „trzy w jednym” są mocowane mechanicznie za pomocą stalowej płyty nośnej i śrub montażowych. Ta opcja jest odpowiednia w przypadku większych paneli, warunków o dużym obciążeniu i zastosowań wymagających łatwiejszej przyszłej wymiany.

Przed instalacją powierzchnię urządzenia należy oczyścić, sprawdzić i przygotować w celu zapewnienia prawidłowego kontaktu i bezpiecznego zamocowania.

Kontrola jakości

Przed dostawą wkładki Elacera można sprawdzić pod kątem:

• Materiał ceramiczny i jakość powierzchni
• Wymiary panelu i grubość całkowita
• Jakość wulkanizacji gumy
• Połączenie ceramiki z gumą
• Wymiary stalowej płyty nośnej
• Położenie śruby i stan gwintu
• Płaskość panelu i stan krawędzi
• Pakowanie i identyfikacja produktu

Pakowanie i dostawa

Wykładziny z kompozytu gumowo-ceramicznego pakowane są na wzmocnionych paletach drewnianych lub w skrzyniach drewnianych. Pomiędzy panelami umieszczono materiały ochronne, aby zapobiec uszkodzeniom podczas przenoszenia i transportu międzynarodowego.

Niestandardowe opakowania i etykiety produktów mogą być dostarczone zgodnie z wymaganiami projektu.

Informacje wymagane do wyboru

Aby zalecić odpowiednią strukturę wykładziny, prosimy o podanie:

• Rysunki wyposażenia lub wymiary wewnętrzne
• Obsługiwany materiał
• Wielkość cząstek i twardość
• Wysokość upadku i kierunek uderzenia
• Przepustowość materiału
• Temperatura robocza
• Mokre lub suche warunki
• Istniejący materiał wykładziny i stan eksploatacyjny
• Preferowana metoda instalacji

Często zadawane pytania

1. Jaka jest różnica pomiędzy wkładkami „dwa w jednym” i „trzy w jednym”?

Wykładziny „dwa w jednym” składają się z ceramiki i gumy i są zwykle instalowane za pomocą kleju. Wykładziny „trzy w jednym” zawierają dodatkową stalową płytę nośną i są zwykle instalowane za pomocą śrub.

2. Czy cylindryczne wkładki ceramiczne nadają się do obszarów narażonych na duże uderzenia?

Tak. Cylindryczne elementy ceramiczne zatopione w gumie nadają się do stosowania w obszarach narażonych na połączone uderzenia i ścieranie, ponieważ otaczająca guma pomaga amortyzować uderzenia materiału.

3. Czy można dostosować rozmiar panelu i położenie śrub?

Tak. Wymiary panelu, grubość całkowita, układ ceramiki i rozmieszczenie śrub montażowych mogą być wykonane zgodnie z rysunkami wyposażenia.

4. Czy zalecana jest zawartość tlenku glinu 92% czy 95%?

Obydwa gatunki zapewniają dobrą odporność na zużycie. Wybór zależy od materiału ściernego, warunków pracy i budżetu projektu. Ceramikę ZTA można również rozważyć w przypadku bardziej wymagających warunków udarowych.

5. Czy w tym samym zsypie można zastosować różne konstrukcje wykładzin?

Tak. W strefach narażonych na duże uderzenia można zastosować cylindryczne wykładziny gumowo-ceramiczne, natomiast w strefach zużycia ślizgowego można zastosować kwadratowe ceramiczne wykładziny kompozytowe.

6. Jak wymieniane są uszkodzone panele?

Dzięki konstrukcji przykręcanej poszczególne panele można zdejmować i wymieniać bez wymiany całej wykładziny rynny.

7. Czy tych linerów można używać w wilgotnych warunkach?

Tak, ale skład gumy, zabezpieczenie stali i sposób montażu należy dobrać w zależności od wilgotności i warunków chemicznych.

8. Jak mogę otrzymać wycenę?

Prosimy o przesłanie rysunku wyposażenia, wymiarów wykładziny, warunków pracy i wymaganej ilości do naszego zespołu inżynierów.

O Elacerze

Hunan Yibeinuo New Material Co., Ltd. specjalizuje się w ochronie przed zużyciem przemysłowym przy użyciu ceramiki z tlenku glinu, wykładzin z kompozytu gumowo-ceramicznego i niestandardowego sprzętu z wykładziną ceramiczną.

Elacera dostarcza rozwiązania chroniące przed zużyciem dla górnictwa, cementu, stali, energetyki cieplnej, przeładunku węgla, portów, przetwórstwa chemicznego i systemów transportu materiałów sypkich.
