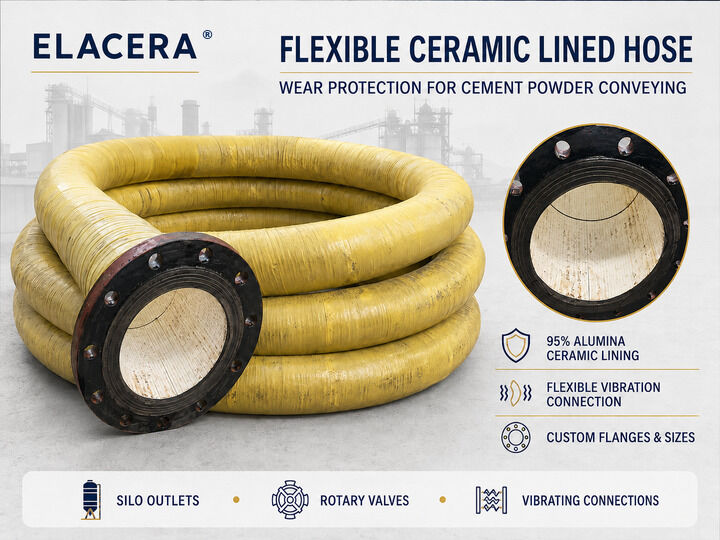

Elastyczny, ceramiczny, wyłożony węzeł do przenoszenia proszku cementowego

Wprowadzenie produktu

Elastyczne połączenia są często pierwszymi elementami ulegającymi zużyciu w linii transportu proszku cementowego. Jest to szczególnie częste poniżej silosów, obok zaworów obrotowych i przenośników ślimakowych, lub między stałymi rurociągami a wibrującym sprzętem.

Konwencjonalny wąż gumowy może absorbować wibracje i ograniczone ruchy, ale jego wewnętrzna warstwa gumowa pozostaje narażona na przepływ proszku. Drobne cząstki cementu stopniowo erodują ten sam obszar, powodując cieńczenie węża i zwiększając ryzyko wycieku lub nieoczekiwanego przestoju.

Elastyczny wąż ceramiczny Elacera jest przeznaczony do połączeń narażonych na powtarzające się zużycie w systemach transportu proszku cementowego. Jego ceramiczna wyściółka z tlenku glinu przyjmuje większość bezpośredniego ścierania, podczas gdy wzmocniony korpus gumowy zachowuje kontrolowaną elastyczność wymaganą przy ruchomych lub wibrujących połączeniach.

Dlaczego elastyczne połączenia zużywają się tak szybko

Sztywna rura stalowa z ceramiczną wyściółką dobrze sprawdza się w stałych sekcjach transportowych, ale nie może zastąpić każdego elastycznego połączenia w cementowni. Niektóre połączenia muszą kompensować wibracje sprzętu, niewielkie odchylenia montażowe lub ograniczone ruchy podczas pracy.

Te krótkie odcinki węża mogą stać się punktami skoncentrowanego zużycia. Ścieranie jest często bardziej intensywne w pobliżu wylotów, zakrętów lub obszarów, gdzie przepływ materiału zmienia kierunek. Po przetarciu wewnętrznej gumy może dojść do wycieku proszku, nawet jeśli otaczające rurociągi stalowe pozostają w dobrym stanie.

Instalacja węża z ceramiczną wyściółką w tych miejscach przenosi główną powierzchnię zużycia z korpusu gumowego na ceramiczną wyściółkę. Pomaga to zmniejszyć ryzyko przedwczesnego wycieku bez przekształcania elastycznego połączenia w sztywny zespół.

Typowe pozycje instalacji

Wąż może być rozważany do:

• Połączenia poniżej silosów i zbiorników cementu
• Elastyczne połączenia w pobliżu zaworów obrotowych i przenośników ślimakowych
• Linie załadunku i rozładunku proszku cementowego
• Połączenia między stałymi rurociągami a wibrującym sprzętem
• Systemy transportu schłodzonej mączki surowej i suchych proszków mineralnych
• Krótkie odcinki węża, które były już wielokrotnie wymieniane z powodu wewnętrznego ścierania

Produkt jest przeznaczony głównie do suchych, schłodzonych proszków ściernych. Jeśli transportowany materiał jest gorący, ciągłe i szczytowe temperatury muszą zostać potwierdzone przed wyborem mieszanki gumowej, systemu wiązania i kompletnej konstrukcji węża.

Ceramiczna wyściółka i konstrukcja węża

Gęsto ułożone ceramiczne elementy z tlenku glinu tworzą odporną na ścieranie powierzchnię wewnętrzną. Są one osadzone i bezpiecznie zamocowane w strukturze gumowej, co pozwala na zginanie węża w jego zaprojektowanym zakresie, jednocześnie ograniczając bezpośredni kontakt między transportowanym proszkiem a wewnętrzną warstwą gumową.

Typowa konstrukcja obejmuje:

• 95% ceramiczna wyściółka z tlenku glinu odporna na ścieranie
• Elastyczna warstwa amortyzująca z gumy
• Warstwy wzmacniające dobrane w zależności od średnicy i ciśnienia węża
• Ochronna zewnętrzna osłona gumowa
• Dostosowane kołnierze lub końcówki dopasowane do projektu

Układ ceramiczny, struktura wzmocnienia i połączenia końcowe nie są identyczne dla każdego węża. Są one dobierane w zależności od średnicy wewnętrznej, całkowitej długości, ciśnienia roboczego, pozycji instalacji i wymaganego zachowania podczas zginania.

Węża nie wolno zginać poniżej potwierdzonego minimalnego promienia zgięcia. Nadmierne zginanie lub skręcanie może powodować niepotrzebne naprężenia ceramicznej wyściółki i połączeń końcowych.

Praktyczne korzyści w miejscach powtarzającego się zużycia

Ochrona ceramiczna przed proszkiem cementowym

Ceramiczna wyściółka z tlenku glinu przyjmuje większość bezpośredniego uderzenia i ścierania ślizgowego od przepływu proszku. Chroni to korpus gumowy w miejscach, gdzie zwykły wąż może zużyć się zbyt szybko.

Kontrolowana elastyczność

Elementy ceramiczne współpracują z korpusem gumowym, umożliwiając wężowi kompensację normalnych wibracji sprzętu i ograniczonego ruchu. Pozostaje on elastycznym elementem, ale jego zakres zgięcia musi być zgodny z potwierdzoną konstrukcją węża.

Połączenia dopasowane do rurociągu

Wymiary kołnierzy, rozstawy otworów na śruby i inne końcówki mogą być wykonane zgodnie z istniejącym rurociągiem, standardem kołnierzy lub rysunkiem projektu. Może to zmniejszyć nakład pracy związany z modyfikacjami podczas instalacji.

Konserwacja skoncentrowana na krótkim odcinku

Gdy zużycie jest skoncentrowane w jednym elastycznym połączeniu, prawidłowo zaprojektowany wąż może zostać usunięty i wymieniony bez konieczności wymiany długiego odcinka stałego rurociągu.

Lepiej dopasowany do znanych punktów zużycia

Wąż z ceramiczną wyściółką jest szczególnie przydatny tam, gdzie poprzednie węże gumowe wykazywały już powtarzające się zużycie wewnętrzne. W przypadku zastosowań o niskim stopniu ścierania, konwencjonalny wąż gumowy może nadal być bardziej ekonomicznym wyborem.

Dane techniczne referencyjne

Powyższe informacje stanowią ogólne odniesienie, a nie stałą specyfikację dla każdego węża. Ostateczne limity ciśnienia, temperatury i zginania muszą zostać potwierdzone zgodnie z kompletną konstrukcją węża i rzeczywistymi warunkami pracy.
