Stalowa ceramiczna okładzina aluminiowa do zsypów i lejków

Krótki opis produktu
Stalowe okładziny ceramiczne ELACERA wykorzystują płytki ceramiczne z wysokiej zawartości tlenku glinu, połączone z wykonaną płytą stalową. Modułowa okładzina chroni zsypy, leje, zasobniki i urządzenia transportowe narażone na silne ścieranie ślizgowe, podczas gdy stalowe podłoże umożliwia wygodny montaż mechaniczny i wymianę.

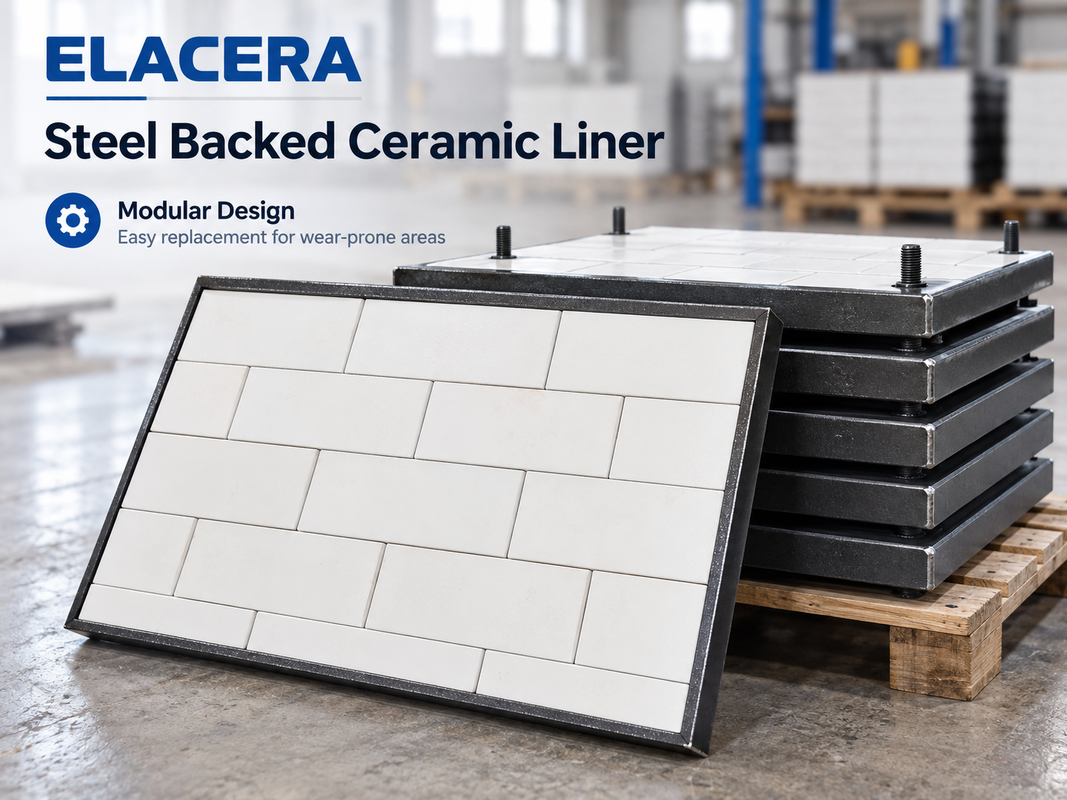

A stalowa okładzina ceramiczna to modułowy panel ochronny przed zużyciem, składający się z odpornych na zużycie płytek ceramicznych z tlenku glinu zamocowanych na wykonanej płycie stalowej.

Jest on głównie stosowany w zsypach, lejach, zasobnikach, punktach przeładunkowych i innych urządzeniach do transportu materiałów sypkich, gdzie ciągłe ślizganie się materiałów ściernych powoduje szybkie zużycie powierzchni urządzenia.

W przeciwieństwie do okładzin kompozytowych ceramiczno-gumowo-stalowych, ta konstrukcja nie nie zawiera gumowej warstwy amortyzującej. Ceramika stanowi powierzchnię roboczą odporną na zużycie, podczas gdy stalowe podłoże zapewnia panelowi wsparcie strukturalne i umożliwia instalację lub wymianę całej okładziny jako jednego elementu.

Struktura produktu

Okładzina składa się z dwóch głównych części:

Warstwa ścierna z ceramiki tlenkowej
Płytki ceramiczne z wysokiej zawartości tlenku glinu tworzą powierzchnię kontaktu z materiałem. Ich wysoka twardość sprawia, że nadają się do odporności na ciągłe ścieranie przez węgiel, popiół, klinkier, rudę, proszki mineralne i inne ścierne materiały sypkie.

Stalowa płyta nośna
Stalowa płyta podtrzymuje warstwę ceramiczną i stanowi mocną podstawę montażową. W zależności od konstrukcji urządzenia, podłoże może być wykonane ze wspawanymi kołkami, śrubami z gwintem, otworami montażowymi, zagiętymi krawędziami lub niestandardowymi ramami stalowymi.

Rozmiar, układ ceramiki i pozycja montażu mogą być wykonane zgodnie z zatwierdzonym rysunkiem.

Dlaczego stosować stalowe okładziny ceramiczne?

W przypadku dużych powierzchni urządzeń, bezpośrednie klejenie pojedynczych płytek ceramicznych do urządzenia może wymagać znacznego czasu instalacji i utrudnić przyszłą konserwację.

W przypadku stalowych okładzin ceramicznych, okładzina ceramiczna jest wstępnie montowana na płycie stalowej przed instalacją.

Zapewnia to kilka praktycznych zalet:

• montaż modułowy
• łatwiejsza wymiana okładziny
• krótszy czas konserwacji
• stabilny układ ceramiki
• wygodne prefabrykacja
• niestandardowe pozycje montażowe

Gdy zużycie jest skoncentrowane w określonym obszarze, poszczególne panele można wymieniać bez konieczności okładania całej powierzchni urządzenia.

Zaprojektowane do ścierania ślizgowego

Różne warunki zużycia wymagają różnych struktur okładzin.

W zastosowaniach z silnymi uderzeniami dużych cząstek, okładzina kompozytowa ceramiczno-gumowo-stalowa może zapewnić lepsze tłumienie uderzeń.

Okładzina ceramiczna + stalowa jest bardziej odpowiednia tam, gdzie ścieranie ślizgowe jest dominującym mechanizmem zużycia i preferowana jest sztywna, modułowa konstrukcja okładziny.

Typowe warunki pracy obejmują:

• ciągłe ślizganie się materiału
• przetwarzanie materiałów ściernych w proszku
• cząstki drobne lub średnie
• umiarkowane uderzenia
• ograniczona przestrzeń montażowa
• panele okładzinowe montowane mechanicznie

Wybór okładziny powinien być zatem oparty na rzeczywistym mechanizmie zużycia, a nie tylko na grubości ceramiki.

Układ naprzemienny płytek ceramicznych

Płytki ceramiczne z tlenku glinu mogą być ułożone w układzie naprzemiennym.

Pomaga to uniknąć długich, ciągłych spoin w kierunku przepływu materiału i tworzy bardziej ciągłą powierzchnię odporną na zużycie.

Układ ceramiki można dostosować do:

• kierunek przepływu materiału
• rozmiar cząstek
• prędkość materiału
• kąt uderzenia
• geometria urządzenia
• oczekiwany wzór zużycia

W przypadku nieregularnych lub niestandardowych urządzeń, możemy wykonać płytki ceramiczne i płytę stalową zgodnie z rysunkami klienta.

Opcje instalacji

Stalowe okładziny ceramiczne mogą być dostarczane z różnymi konstrukcjami montażowymi.

Typowe opcje obejmują:

• kołki spawane
• śruby z gwintem
• otwory montażowe
• spawane ramy stalowe
• niestandardowe konstrukcje mocujące

Płyta nośna pozwala na zmontowanie panelu okładziny przed dotarciem na miejsce, zmniejszając prace związane z montażem ceramiki wewnątrz urządzenia.

Jest to szczególnie przydatne tam, gdzie czas przestoju jest ograniczony.

Typowe zastosowania

Stalowe okładziny ceramiczne są powszechnie instalowane w:

• zsypach przeładunkowych
• zsypach wyładowczych
• lejach
• zasobnikach
• bunkrach
• podajnikach
• punktach przeładunkowych
• urządzeniach do transportu węgla
• urządzeniach do transportu cementu
• urządzeniach do przetwarzania minerałów
• systemach transportu proszków

Są one szczególnie odpowiednie do płaskich lub stosunkowo prostych powierzchni zużycia, gdzie panele modułowe mogą być montowane mechanicznie.

Branże

Typowe branże obejmują:

Zakłady cementowe

Systemy transportu klinkieru, surowców, popiołu lotnego i proszków.

Górnictwo i przetwórstwo minerałów
Urządzenia do transportu rud, koncentratów i ściernych minerałów.

Elektrownie
Urządzenia do transportu węgla, popiołu i materiałów sproszkowanych.

Huty stali
Systemy transportu surowców, koksu, spieku i pyłu.

Porty i terminale masowe
Zsypy do transportu materiałów sypkich i urządzenia załadowcze.

Przetwórstwo chemiczne i proszkowe
Urządzenia do transportu ściernych proszków i materiałów ziarnistych.

Produkcja niestandardowa

Stalowe okładziny ceramiczne ELACERA mogą być produkowane zgodnie z rzeczywistymi wymiarami urządzeń i warunkami pracy.

Dostępne opcje dostosowania obejmują:

• długość i szerokość okładziny
• grubość całkowita
• grubość ceramiki
• grubość płyty stalowej
• wymiary płytek ceramicznych
• układ płytek
• ilość kołków montażowych
• pozycje śrub
• kształt ramy stalowej
• projekt krawędzi
• układ instalacji

W przypadku projektów wymiany, istniejące rysunki okładzin, rysunki urządzeń lub pomiary próbek mogą być wykorzystane do oceny technicznej.

Informacje wymagane do wyboru

Aby zalecić odpowiednią strukturę okładziny, pomocne jest podanie:

• transportowany materiał
• rozmiar cząstek
• temperatura pracy
• prędkość materiału
• warunki uderzenia
• pozycja montażu
• materiał istniejącej okładziny
• wymiary okładziny
• oczekiwana żywotność
• rysunkami instalacji

Te informacje pomagają określić odpowiednią grubość ceramiki, stalowe podłoże i metodę montażu.

Produkcja i inspekcja

Najpierw wykonuje się stalowe podłoże zgodnie z potwierdzonymi wymiarami i konstrukcją montażową.

Następnie płytki ceramiczne z tlenku glinu są cięte i układane zgodnie z geometrią panelu, zanim zostaną bezpiecznie zamocowane na podłożu stalowym.

Przed wysyłką, gotowe okładziny mogą być sprawdzone pod kątem:

• wymiary całkowite
• układ ceramiki
• stan klejenia
• pozycje montażowe
• wykonanie stalowe
• stan powierzchni
• ilość i identyfikacja

W przypadku dużych projektów, poszczególne panele mogą być również ponumerowane zgodnie z rysunkiem instalacyjnym.

Pakowanie i wysyłka

Stalowe okładziny ceramiczne są pakowane zgodnie z ich rozmiarem, wagą i metodą transportu.

Ciężkie panele okładzinowe są zazwyczaj pakowane na wzmocnionych paletach lub w drewnianych skrzyniach, aby zapobiec przemieszczaniu się i uszkodzeniom podczas transportu.

Opakowania eksportowe mogą być przygotowane do transportu morskiego, lotniczego lub multimodalnego.

FAQ

1. Co to jest stalowa okładzina ceramiczna?
Jest to odporna na zużycie okładzina wykonana z płytek ceramicznych z tlenku glinu zamocowanych na stalowej płycie nośnej. Ceramika odporna jest na ścieranie, podczas gdy stalowa płyta zapewnia wsparcie strukturalne i wytrzymałość montażową.

2. Jaka jest różnica między stalową okładziną ceramiczną a okładziną ceramiczno-gumowo-stalową?
Stalowa okładzina ceramiczna zawiera tylko ceramikę i stal. Okładzina ceramiczno-gumowo-stalowa zawiera również warstwę gumową dla dodatkowego tłumienia uderzeń.

3. Kiedy należy wybrać okładzinę ceramiczno-stalową?
Jest ona generalnie odpowiednia tam, gdzie ścieranie ślizgowe jest głównym mechanizmem zużycia i wymagana jest sztywna, modułowa konstrukcja okładziny.

4. Czy wymiary okładziny można dostosować?
Tak. Rozmiar panelu, grubość ceramiki, grubość stali i pozycje montażowe mogą być wykonane zgodnie z rysunkami.

5. Czy można przyspawać kołki montażowe do tyłu?
Tak. Kołki spawane, śruby, otwory i inne konstrukcje montażowe mogą być wykonane na zamówienie.

6. Czy układ ceramiki może podążać za kierunkiem przepływu materiału?
Tak. Rozmiar i układ płytek można zoptymalizować zgodnie z geometrią urządzenia i kierunkiem zużycia.

7. Jakie informacje są wymagane do wyceny?
Proszę podać wymiary okładziny lub rysunki, grubość ceramiki, grubość płyty stalowej, konstrukcję montażową, ilość i podstawowe warunki pracy.

8. Czy można wykonać okładziny zamienne na podstawie istniejących próbek?
Tak. Istniejące rysunki, pomiary próbek lub wymiary urządzeń mogą być wykorzystane do oceny i reprodukcji.
