Alumina Ceramic Hydrocyclone Spigot Liner

Opis produktu

Wkładki stożkowe z ceramiki aluminiowej do hydrocyklonów do obsługi zawiesin mineralnych. Wkładki wierzchołkowe na zamówienie są produkowane według rysunków, próbek i wymaganych wymiarów otworu.

Stożek, zwany również wierzchołkiem, jest jednym z najmniejszych elementów hydrocyklonu, ale pracuje w jednej z najbardziej wymagających stref zużycia.

Podczas klasyfikacji zawiesina podsitowa przechodzi przez to otwór z dużą prędkością. Cząstki stałe stale stykają się z wewnętrzną powierzchnią, a kombinacja ścierania, lokalnej turbulencji i wysokiego stężenia ciał stałych może stopniowo powiększać średnicę wylotu.

Dla zespołów konserwacyjnych problemem nie jest tylko to, że wkładka w końcu się zużyje.

Wraz ze zmianą otworu wierzchołka zmienia się stan zawiesiny podsitowej. Może to wpłynąć na sposób działania hydrocyklonu i stabilność separacji, gęstość zawiesiny podsitowej i ogólną spójność procesu.

Dlatego zazwyczaj postrzegamy wkładkę stożkową hydrocyklonu jako zarówno element zużywalny, jak i element wymiarowy.

W przypadku silnie ściernych zawiesin mineralnych wkładka stożkowa z ceramiki aluminiowej może zapewnić bardziej stabilną, odporną na zużycie powierzchnię, gdzie konwencjonalne wkładki elastomerowe zużywają się zbyt szybko lub gdzie utrzymanie geometrii wylotu jest szczególnie ważne.

Dlaczego wierzchołek zużywa się tak szybko

Wierzchołek jest stale narażony na skoncentrowane cząstki stałe opuszczające hydrocyklon.

W porównaniu z wieloma innymi powierzchniami sprzętu, zużycie tutaj jest silnie zlokalizowane. Obszar wylotu jest stosunkowo mały, prędkość zawiesiny jest wysoka, a cząstki wielokrotnie przechodzą przez tę samą wewnętrzną powierzchnię.

W zależności od rudy, rozkładu wielkości cząstek, stężenia zawiesiny i ciśnienia roboczego, wzór zużycia nie zawsze może być jednolity.

W praktyce często zwracamy szczególną uwagę na:

• wewnętrzny otwór,
• przejście wejściowe,
• krawędź wylotową,
• oraz wszelkie lokalne obszary, gdzie przepływ zawiesiny staje się zaburzony.

Gdy te obszary zaczną się zużywać, średnica wewnętrzna może stopniowo wzrastać.

Większy otwór może nadal wyglądać mechanicznie akceptowalnie, ale z punktu widzenia eksploatacji geometria jest już inna od pierwotnego projektu.

To jeden z powodów, dla których pytanie, “Jak długo wytrzyma wkładka?”, zazwyczaj nie wystarcza.

Lepsze pytanie brzmi:

Jak dobrze wkładka może utrzymać wymaganą geometrię wierzchołka przez cały okres jej użytkowania?

Dlaczego ceramika aluminiowa jest stosowana w stożkach hydrocyklonów

Ceramika aluminiowa jest szeroko stosowana w sprzęcie do przenoszenia materiałów ściernych ze względu na swoją wysoką twardość i dobrą odporność na zużycie ślizgowe.

W stożku hydrocyklonu ceramika tworzy powierzchnię zużycia bezpośrednio narażoną na zawiesinę, podczas gdy otaczająca obudowa lub konstrukcja wsporcza zapewnia połączenie mechaniczne z cyklonem.

W odpowiednich zastosowaniach główną zaletą nie jest tylko wolniejsza utrata materiału.

Wkładka ceramiczna może również pomóc w utrzymaniu bardziej stabilnej średnicy wewnętrznej w czasie, ponieważ powierzchnia odporna na zużycie nie eroduje tak szybko jak wiele miększych materiałów.

Może to być szczególnie przydatne w zakładach przetwórstwa minerałów zajmujących się materiałami ściernymi, takimi jak ruda żelaza, ruda miedzi, ruda złota, pasza do przygotowania węgla lub inne zawiesiny mineralne.

Jednak ceramika nie jest automatycznie najlepszym rozwiązaniem dla każdego hydrocyklonu.

Jeśli warunki pracy obejmują silne uderzenia dużych cząstek, silne wstrząsy mechaniczne lub słabe wsparcie instalacyjne, konstrukcja wkładki musi być dokładnie przeanalizowana.

Wybór materiału powinien zawsze odpowiadać rzeczywistemu mechanizmowi zużycia.

Typowe informacje o produkcie

Średnica wewnętrzna ma większe znaczenie, niż wielu kupujących oczekuje

Gdy klienci wysyłają nam zapytanie o wkładki wierzchołkowe hydrocyklonów, jednym z pierwszych wymiarów, które sprawdzamy, jest gotowa średnica wewnętrzna.

Nie jest to tylko wymiar produkcyjny.

Jest to część warunków pracy hydrocyklonu.

Dwie wkładki mogą wyglądać prawie identycznie z zewnątrz, ale inna średnica wewnętrzna może stworzyć inny otwór zawiesiny podsitowej.

Dlatego w przypadku części zamiennych preferujemy potwierdzenie oryginalnego rysunku wkładki, istniejących wymiarów lub próbki przed produkcją.

Główne wymiary zazwyczaj obejmują:

średnicę zewnętrzną, całkowitą wysokość, gotową średnicę otworu, grubość ścianki, wymiary lokalizujące i szczegóły połączenia.

Jeśli wkładka pasuje do metalowej obudowy lub elementu poliuretanowego, wymiary interfejsu są również ważne.

Komponent ceramiczny, który jest bardzo odporny na zużycie, ale nie pasuje prawidłowo do istniejącego zespołu, nie jest praktycznym rozwiązaniem.

Jednoczęściowa konstrukcja ceramiczna czy ceramiczna?

Konstrukcje stożków hydrocyklonów różnią się w zależności od producenta i zakładu.

Niektóre zastosowania wykorzystują stosunkowo prostą wkładkę ceramiczną, podczas gdy inne wymagają, aby element zużywalny ceramiczny współpracował ze stalową, gumową lub poliuretanową konstrukcją wsporczą.

Nie zalecamy decydowania o konstrukcji tylko na podstawie zdjęcia produktu.

Prawidłowa konstrukcja zależy od rzeczywistej metody montażu, obciążenia roboczego, wymaganego rozmiaru otworu i procedury wymiany.

W przypadku niestandardowych projektów wymiany zazwyczaj analizujemy oryginalny element, a następnie decydujemy, czy ceramika powinna być produkowana jako:

• jednoczęściowa wkładka ceramiczna aluminiowa,
• wkładka ceramiczna osadzona w zewnętrznej obudowie,
• lub niestandardowy element zużywalny ceramiczny wykonany na miarę istniejącego zespołu wierzchołka.

W przypadku części ceramicznych o złożonej geometrii lub stosunkowo grubych sekcjach, formowanie i wypalanie również muszą być dokładnie rozważone, ponieważ kontrola wymiarowa staje się trudniejsza wraz ze wzrostem złożoności rozmiaru i kształtu elementu.

To jeden z obszarów, gdzie doświadczenie z przemysłowymi ceramicznymi częściami zużywalnymi ma większe znaczenie niż samo podawanie procentowej zawartości tlenku glinu.

Co sprawdzamy przed poleceniem wkładki stożkowej z ceramiki aluminiowej

W przypadku nowego projektu zazwyczaj chcemy zrozumieć hydrocyklon przed omówieniem ostatecznej konstrukcji ceramicznej.

Najbardziej użyteczne informacje to zazwyczaj model hydrocyklonu, istniejący rozmiar wierzchołka, wymagany gotowy otwór, materiał zawiesiny, przybliżony rozmiar cząstek, stężenie ciał stałych i obecny materiał wkładki.

Wzór zużycia istniejącego elementu jest również bardzo przydatny.

Na przykład, jeśli istniejąca wkładka wykazuje stosunkowo jednolite ścieranie wewnętrzne, rozwiązanie może być proste.

Jeśli jedna strona jest mocno zużyta, podczas gdy przeciwna strona pozostaje stosunkowo nienaruszona, może to wskazywać na problem z przepływem, wyrównaniem lub eksploatacją, który należy rozważyć przed prostą wymianą materiału.

Zdjęcia zużytego elementu często mogą nam powiedzieć więcej niż ogólne stwierdzenie, takie jak “wkładka zużywa się zbyt szybko.”

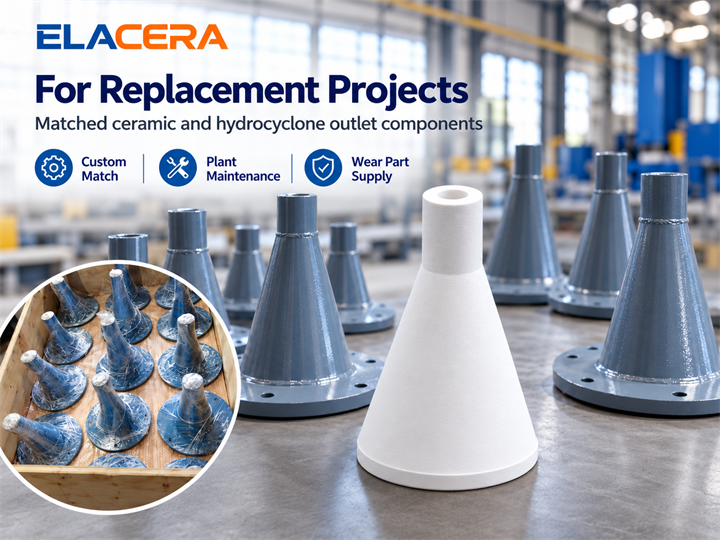

Niestandardowe wkładki stożkowe z ceramiki aluminiowej do projektów wymiany

Większość części zużywalnych hydrocyklonów nie jest w pełni uniwersalna.

Nawet jeśli nominalny rozmiar cyklonu jest taki sam, konstrukcja wierzchołka, wymiary zewnętrzne i metoda montażu mogą się różnić w zależności od producenta sprzętu.

Z tego powodu ELACERA może produkować wkładki stożkowe hydrocyklonów z ceramiki aluminiowej zgodnie z rysunkami klienta, próbkami lub potwierdzonymi wymiarami.

W przypadku projektów wymiany naszym głównym celem jest to, aby element ceramiczny nie tylko zapewniał odporność na zużycie, ale także dokładnie pasował do istniejącego sprzętu, umożliwiając praktyczny montaż i eksploatację.

Przed produkcją zazwyczaj potwierdzamy krytyczne wymiary i wymagane połączenie z otaczającym elementem.

Po wypaleniu i wykończeniu otwór i główne wymiary dopasowania są ponownie sprawdzane przed wysyłką.

Dla zespołów konserwacyjnych pomaga to zmniejszyć jeden z najczęstszych problemów z niestandardowymi ceramicznymi częściami zużywalnymi:

wkładkę, która wygląda poprawnie, ale nie pasuje poprawnie po dotarciu na miejsce.

Część zużywalna powinna chronić proces, a nie tylko sprzęt

Wkładki stożkowe hydrocyklonów są stosunkowo małe w porównaniu z rurociągami, cyklonami lub pompami do zawiesin.

Ale ich lokalizacja czyni je ważnymi.

Gdy wierzchołek się zużywa, problemem nie jest tylko koszt wymiany. Zmiana geometrii wylotu może stopniowo wpływać na sposób działania cyklonu.

Dlatego wolimy traktować stożek jako element zużywalny procesu, a nie tylko jako zapasową część ceramiczną.

Właściwe rozwiązanie powinno uwzględniać obie strony problemu:

odporność na zużycie i stabilność wymiarową.

Jeśli wymieniasz istniejącą wkładkę stożkową lub wierzchołkową hydrocyklonu, wysłanie nam oryginalnego rysunku, zdjęć zużytego elementu lub kluczowych wymiarów jest zazwyczaj najszybszym sposobem oceny, czy rozwiązanie z ceramiki aluminiowej jest odpowiednie.
