Żaroodporna ceramiczna płytka wyłożona stalową rurą do transportu materiałów ściernych

Opis produktu:

Rury stalowe ELACERA z wykładziną ceramiczną wykorzystują płytki ceramiczne z tlenku glinu o zawartości 95% do ochrony wewnętrznej powierzchni rurociągów stalowych przed ścieraniem. Średnica rury, grubość ceramiki, materiał stalowy i typ połączenia mogą być dostosowane do rysunków i warunków pracy.

Rura stalowa z wykładziną ceramiczną jest przeznaczona do rurociągów, które stale transportują proszki, cząstki i materiały sypkie o właściwościach ściernych.

Zewnętrzna rura stalowa zapewnia wytrzymałość konstrukcyjną, podczas gdy wewnętrzna powierzchnia odporna na ścieranie jest chroniona płytkami ceramicznymi z tlenku glinu o wysokiej twardości. Ta kombinacja pomaga zmniejszyć zużycie ścianki rury w systemach transportu, gdzie zwykłe rury stalowe mogą wymagać częstych napraw lub wymiany.

ELACERA produkuje rury stalowe z wykładziną ceramiczną zgodnie z wymiarami rur, rysunkami i warunkami pracy klienta.

Wykładzina ceramiczna z tlenku glinu 95%

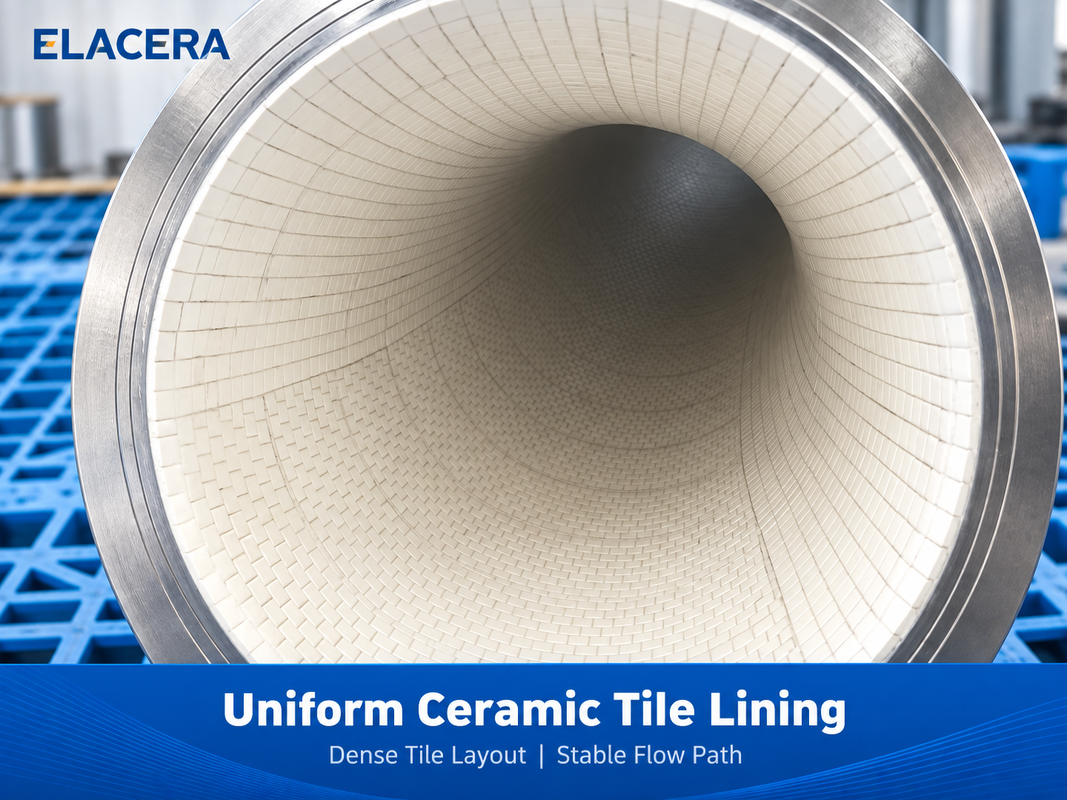

Wewnętrzna wykładzina wykonana jest z odpornej na ścieranie ceramiki z tlenku glinu o zawartości 95%. Poszczególne płytki ceramiczne są rozmieszczone blisko siebie wzdłuż wewnętrznej ściany rury i przyklejone do przygotowanej powierzchni stalowej.

W przypadku powierzchni zakrzywionych lub cylindrycznych, rozmiar i układ ceramiki są dobierane w zależności od średnicy rury, tak aby wykładzina jak najściślej przylegała do wewnętrznej geometrii.

Można również zastosować przesunięte połączenia ceramiczne, aby uniknąć ciągłych ścieżek zużycia wzdłuż ścianki rury.

Typowe właściwości ceramiki

Rzeczywiste dane techniczne można potwierdzić w zależności od gatunku ceramiki użytego do projektu.

Gdzie stosuje się rury z wykładziną ceramiczną

Rury te są głównie stosowane w systemach transportujących materiały proszkowe lub ziarniste o właściwościach ściernych, w tym:

• rurociągi do transportu pneumatycznego
• transport węgla i pyłu węglowego
• przetwarzanie minerałów i rud
• transport cementu i surowców
• przetwarzanie materiałów w hutach stali
• transport proszku do produkcji baterii litowych
• przetwarzanie chemikaliów i materiałów sypkich

Rury proste, redukcje, kolana, trójniki i inne prefabrykowane odcinki rur mogą być wykładane zgodnie z rzeczywistym układem rurociągu.

Dostosowane do rurociągu

Rury z wykładziną ceramiczną są zazwyczaj produkowane zgodnie z wymaganiami projektu, a nie według jednego stałego standardowego rozmiaru.

Możemy dostosować:

Średnicę i długość rury zgodnie z istniejącym rurociągiem lub rysunkiem.

Grubość ceramiki zgodnie z przewidywanym poziomem zużycia i warunkami eksploatacji.

Materiał stalowy i grubość ścianki zgodnie z wymaganiami mechanicznymi i ciśnieniowymi rurociągu.

Typ połączenia, w tym kołnierze, końcówki spawane lub inne połączenia specyficzne dla projektu.

Przed produkcją dobierany jest układ ceramiki zgodnie z wewnętrzną średnicą i geometrią rury.

Produkcja i wykładanie

Przed montażem ceramiki wewnętrzna powierzchnia stalowa jest czyszczona i przygotowywana w celu zapewnienia odpowiedniej powierzchni klejenia.

Następnie płytki ceramiczne z tlenku glinu są układane wzdłuż wewnętrznej ściany z kontrolowanymi spoinami. Szczególną uwagę zwraca się na końce rur i obszary przejściowe, gdzie zły układ ceramiki może tworzyć lokalne punkty zużycia.

Po wykładaniu i utwardzeniu wewnętrzna powierzchnia jest sprawdzana pod kątem wyrównania ceramiki, stanu klejenia i widocznych szczelin.

W przypadku zastosowań związanych z podwyższoną temperaturą, uderzeniami lub specjalnymi warunkami chemicznymi, metoda mocowania i system klejenia powinny być dobierane zgodnie z rzeczywistym środowiskiem pracy.

Prześlij nam rysunek swojej rury

Aby uzyskać rekomendację dotyczącą rury z wykładziną ceramiczną, prosimy o podanie rysunku rury lub głównych informacji o eksploatacji, w tym:

• średnica i długość rury
• transportowany materiał
• wielkość cząstek
• temperatura pracy
• ciśnienie robocze
• wymagana grubość ceramiki
• standard połączenia lub kołnierza

Możemy przeanalizować konstrukcję rury i zalecić odpowiedni układ wykładziny ceramicznej przed wyceną.
