Włókna węglowe z wyrobami ceramicznymi

Opis produktu

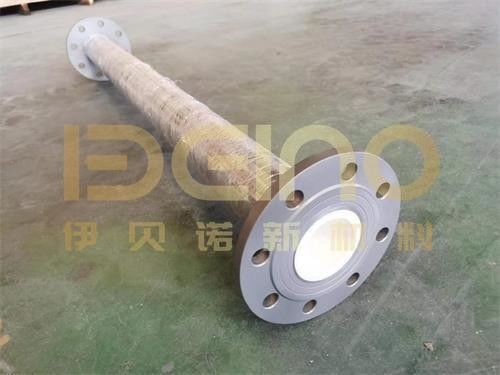

Proste rury stalowe węglowe wyłożone ceramiką są przeznaczone do systemów transportu materiałów sypkich i proszków ściernych, gdzie zwykłe rury stalowe są narażone na ciągłe zużycie wewnętrzne.

Rura składa się z zewnętrznej powłoki stalowej węglowej i odpornej na ścieranie wyściółki z płytek ceramicznych z tlenku glinu, zainstalowanej na powierzchni wewnętrznej. Rura stalowa zapewnia wytrzymałość konstrukcyjną, podczas gdy ceramiczna wyściółka chroni powierzchnię styku z materiałem przed ścieraniem i erozją.

Układ płytek ceramicznych, średnica rury, grubość stali i grubość ceramiki mogą być dostosowane zgodnie z zatwierdzonym rysunkiem i rzeczywistymi warunkami pracy.

Struktura produktu

Typowa rura wyłożona płytkami ceramicznymi składa się z:

• Zewnętrzna rura stalowa węglowa
• Warstwa klejąca o wysokiej wytrzymałości
• Wyściółka z płytek ceramicznych z 95% tlenku glinu

Płytki ceramiczne są ułożone wzdłuż wewnętrznej ściany rury stalowej, tworząc ciągłą powierzchnię odporną na ścieranie.

W przypadku prostych odcinków rur, odpowiedni układ ceramiczny i rozmieszczenie połączeń pomagają zapewnić równomierną ochronę w kierunku przepływu materiału.

Parametry produktu

Dlaczego stosować płytki ceramiczne w prostych rurach?

Materiały ścierne poruszające się przez rurociąg stale stykają się z wewnętrzną ścianą rury stalowej.

Chociaż proste odcinki rur generalnie doświadczają mniejszego uderzenia niż kolana i przejścia, długie odległości transportu mogą z czasem spowodować znaczne zużycie ścierne.

Płytki ceramiczne z tlenku glinu zapewniają twardą, odporną na ścieranie powierzchnię między transportowanym materiałem a rurą stalową. Grubość wyściółki i układ płytek można dobrać w zależności od charakterystyki materiału, wielkości cząstek, prędkości transportu i oczekiwanego poziomu zużycia.

Cechy produktu

Odporna na ścieranie wyściółka ceramiczna z tlenku glinu
Ceramika z 95% tlenku glinu zapewnia twardą powierzchnię styku z materiałem w zastosowaniach transportowych ściernych.

Wspierająca konstrukcja stalowa węglowa
Zewnętrzna rura stalowa zapewnia wytrzymałość mechaniczną i umożliwia połączenie rury wyłożonej z istniejącymi systemami rurociągów.

Dostosowany układ ceramiczny
Rozmiar, grubość i układ płytek ceramicznych można dobrać w zależności od średnicy rury i rysunku.

Gładka powierzchnia transportowa
Prawidłowo zainstalowane płytki ceramiczne tworzą stosunkowo gładką powierzchnię wewnętrzną, odpowiednią dla proszków i materiałów sypkich.

Dostosowane połączenia
Kołnierze, końcówki spawane i inne konstrukcje połączeniowe mogą być wykonane zgodnie z wymaganiami projektu.

Zastosowania

Proste rury stalowe węglowe wyłożone ceramiką są powszechnie stosowane do transportu materiałów ściernych w:

• Zakłady cementowe
• Elektrownie cieplne
• Huty stali
• Przetwórstwo rud i minerałów
• Systemy transportu węgla
• Zakłady chemiczne
• Porty i terminale materiałów sypkich

Typowe transportowane materiały obejmują proszek cementowy, popiół lotny, proszek węglowy, drobne minerały, popiół, piasek i inne proszki ścierne lub materiały ziarniste.

Produkcja na zamówienie

Proste rury wyłożone ceramiką ELACERA mogą być produkowane zgodnie z rysunkami klienta.

W celu wyceny i przeglądu technicznego prosimy o podanie:

• Średnica zewnętrzna rury lub średnica nominalna
• Długość rury
• Materiał i grubość stali
• Grubość ceramiki
• Typ połączenia
• Transportowany materiał
• Wielkość cząstek
• Temperatura pracy
• Ciśnienie i prędkość transportu

Jeśli ważna jest dla systemu ostateczna średnica wewnętrzna, prosimy o wskazanie wymaganego otworu na rysunku.

Uwagi dotyczące instalacji i temperatury

Odpowiednią strukturę wyściółki i klej należy dobrać w zależności od rzeczywistej temperatury pracy i środowiska pracy.

W przypadku zastosowań w wyższych temperaturach, prosimy o podanie temperatury pracy przed wyceną, aby można było ocenić odpowiednią metodę mocowania ceramiki.

Jest to bardziej niezawodne niż definiowanie jednego stałego limitu temperatury dla wszystkich rur wyłożonych ceramiką.

Opakowanie

Rury wyłożone ceramiką są zazwyczaj pakowane w drewniane skrzynie, ramy stalowe lub inne odpowiednie opakowania eksportowe, w zależności od wymiarów i wagi rury.

Materiały ochronne są stosowane wokół kołnierzy i obszarów styku, aby zmniejszyć kolizje i uszkodzenia ceramiki podczas transportu.

FAQ

Pytanie 1: Jaki materiał ceramiczny jest zazwyczaj używany?
Odpowiedź 1: Ceramika z 95% tlenku glinu jest powszechnie stosowana do wykładania rur odpornych na ścieranie.

Pytanie 2: Czy grubość rury i ceramiki można dostosować?
Odpowiedź 2: Tak. Średnica rury, grubość stali, grubość ceramiki, długość i połączenia mogą być wykonane zgodnie z rysunkami.

Pytanie 3: Jakie materiały można transportować?
Odpowiedź 3: Typowe materiały obejmują proszek cementowy, popiół lotny, proszek węglowy, drobne minerały i inne ścierne materiały sypkie.

Pytanie 4: Czy ta rura nadaje się do pracy w wysokich temperaturach?
Odpowiedź 4: Dopuszczalna temperatura pracy zależy od metody mocowania ceramiki, kleju i konstrukcji rurociągu. Prosimy o podanie rzeczywistej temperatury roboczej w celu przeglądu technicznego.

Pytanie 5: Jakie informacje są wymagane do wyceny?
Odpowiedź 5: Preferowany jest rysunek. Prosimy również o podanie transportowanego materiału, wielkości cząstek, temperatury, ciśnienia i warunków transportu.
