Elastyczne rurociągi ceramiczne do bagrowania i transportu piasku

Wprowadzenie produktu

Operacje bagrowania i transportu piasku w portach, rzekach i środowiskach inżynierskich przybrzeżnych obejmują wysoce ścierające mieszaniny piasku, błota, żwiru i wody.Materiały te tworzą ciągły erozji przepływ, zwłaszcza w warunkach wysokiej prędkości przepływu i ciśnienia.

Tradycyjne węże gumowe często przedwcześnie ulegają awarii z powodu zużycia wewnętrznego, natomiast rurociągi stalowe nie są elastyczne i są podatne na pęknięcia w warunkach dynamicznego obciążenia, takich jak ruch fali,wibracje urządzeń, i przemieszczanie rurociągów.

Wyzwaniem jest nie tylko odporność na ścieranie, ale także utrzymanie integralności konstrukcyjnej i elastyczności w ciągle zmieniających się warunkach pracy.

Projekt inżynierii konstrukcyjnej

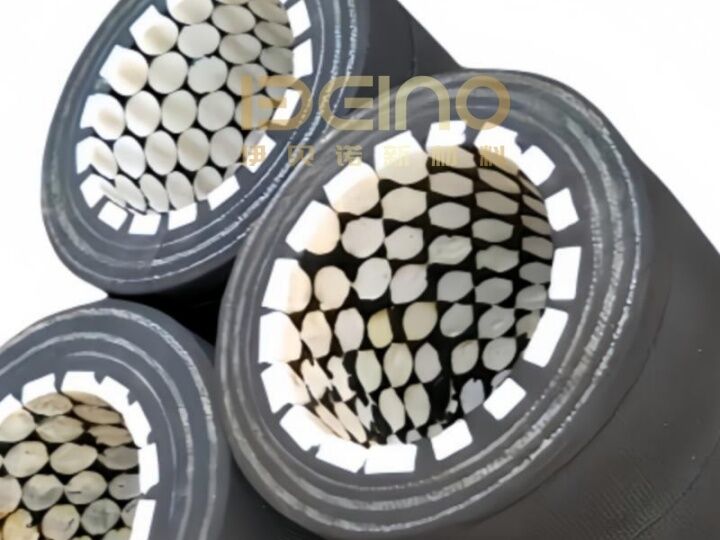

Ten elastyczny rurociąg z ceramiki został zaprojektowany z wielowarstwowej kompozytowej struktury zoptymalizowanej do transportu osadu:

Warstwa wewnętrzna Alumina ceramiczna (≥95%):Zapewnia bardzo wysoką twardość i odporność na erozję cząstek piaskowych.

Średnia warstwa wiązania:Zapewnia silną adhezję między ceramiką a gumą, zapobiegając delaminacji pod wpływem przepływu pod wysokim ciśnieniem.

Warstwa zewnętrzna Wzmocniona guma nitrylowa (NBR):Oferuje elastyczność, wytrzymałość na rozciąganie i odporność na stres środowiskowy, taki jak narażenie na działanie wody morskiej.

Dzięki tej konstrukcji rurociąg utrzymuje się nawet w warunkach wygięcia, wibracji i wahań ciśnienia.

Zachowanie przepływu i mechanizm zużycia

W systemach bagrowania zużycie jest głównie spowodowane:

♣Wpływ wysokiej prędkości cząstek na ściany rurociągów

♣Turbulencje w zakrętach i punktach połączeń

♣Sedymentacja i ponowne przyspieszenie cząstek

Gładka ceramiczna powierzchnia wewnętrzna zmniejsza intensywność turbulencji i minimalizuje tarcie między ścianami cząstek, znacznie obniżając współczynnik zużycia w porównaniu z konwencjonalnymi węzłami gumowymi.

Dodatkowo twardość ceramiki aluminiowej (≥ 85 HRA) zapobiega mikro-cięciu i degradacji powierzchni spowodowanej przez ostre cząstki piasku.

Scenariusze zastosowań w projektach bagrowania

♣ Ten ceramiczny wąż odporny na ścieranie jest szeroko stosowany w:

♣Rurociągi do bagrowania w portach

♣Projekty odsalania rzek i kanałów

♣Systemy transportu ślizgi piaskowej

♣Projekty odbudowy morza

♣Pumpy rurociągów rozładowania

Zalety inżynierii

♣Dłuższa żywotność w warunkach ślizgi piaskowej

♣Zmniejszenie czasu przestoju w operacjach bagrowania

♣Elastyczna instalacja dla pływających lub lądowych rurociągów

♣ Wysoka odporność na wodę morską i stres środowiskowy

♣Niski koszt cyklu życia w porównaniu z rurami stalowymi lub kauczusowymi

Częste pytania

P1: Jak długa jest żywotność w warunkach bagrowania?

Odpowiedź: Czas trwania zależy od stężenia slurry, wielkości cząstek i szybkości przepływu.elastyczny rurociąg z ceramiki może trwać 3-5 razy dłużej niż standardowe węże gumowe, zwłaszcza w częściach o wysokim zużyciu, takich jak wyloty pomp i zakręty.

P2:Czy węże mogą obsługiwać osad z dużym stężeniem piasku?

Odpowiedź: Tak. Wysokiej twardości podszewka ceramiczna aluminowa (≥ 85 HRA) jest specjalnie zaprojektowana w celu odporności na erozję ciężkich cząstek, co czyni ją odpowiednią do systemów transportu suszy piaskowej o wysokim stężeniu.

P3: Czy jest odpowiedni do środowisk morza lub wody morskiej?

Odpowiedź: Tak. Zewnętrzna warstwa gumowa NBR zapewnia dobrą odporność na wodę morską, wilgotność i stres środowiskowy, co sprawia, że nadaje się do projektów bagrowania przybrzeżnego i morskiego.

P4: Czy może zastąpić stalowe rurociągi w systemach bagrowania?

Odpowiedź: W przypadku wysokiej zużycia i elastycznych sekcji, tak.Podczas gdy rury stalowe mogą być nadal stosowane do długich prostych sekcji w celu optymalizacji kosztów.

P5: Jakie są typowe punkty awarii węży konwencjonalnych?

Odpowiedź: Tradycyjne węże gumowe zazwyczaj ulegają awarii z powodu zużycia ścian wewnętrznych, delaminacji lub pęknięć w wyniku wahań ciśnienia.

P6: Czy instalacja jest skomplikowana w porównaniu z rurami stalowymi?

Nie, elastyczny rurociąg z ceramiki jest łatwiejszy do zainstalowania ze względu na swoją elastyczność.

P7: Jak wybrać odpowiedni rozmiar węża?

Nasz zespół inżynierów może dostarczyć zalecane rozmiary w oparciu o dane projektu.

P8: Czy ceramiczna podszewka pęka pod gięciem?Nie, węże są zaprojektowane z segmentowaną strukturą ceramiczną i elastycznym gumą, co pozwala zachować integralność w kontrolowanych warunkach gięcia.
