Węże z gumy ceramicznej do przenoszenia piasku ścierającego w portach

Wprowadzenie produktu

W porcie wąż rzadko jest wymieniany z powodu równomiernego zużycia całej gumowej wykładziny. Awaria zazwyczaj zaczyna się w jednym miejscu: na zewnętrznej stronie zakrętu, w obszarze za kołnierzem lub na krótkim odcinku narażonym na skoncentrowany przepływ materiału. Gdy ten punkt się zużyje, linia przesyłowa przestaje działać, mimo że większość węża może nadal wyglądać na nadającą się do użytku.

Sztywna rura ceramiczna może wytrzymać silne ścieranie, ale nie zawsze jest w stanie uwzględnić wibracje, przesunięcie osiowania lub ograniczone ruchy sprzętu. Zwykły wąż gumowy zapewnia tę elastyczność, ale pozostawia gumę bezpośrednio narażoną na piasek. Wąż gumowy z wykładziną ceramiczną Elacera jest przeznaczony do miejsc, w których oba problemy występują jednocześnie.

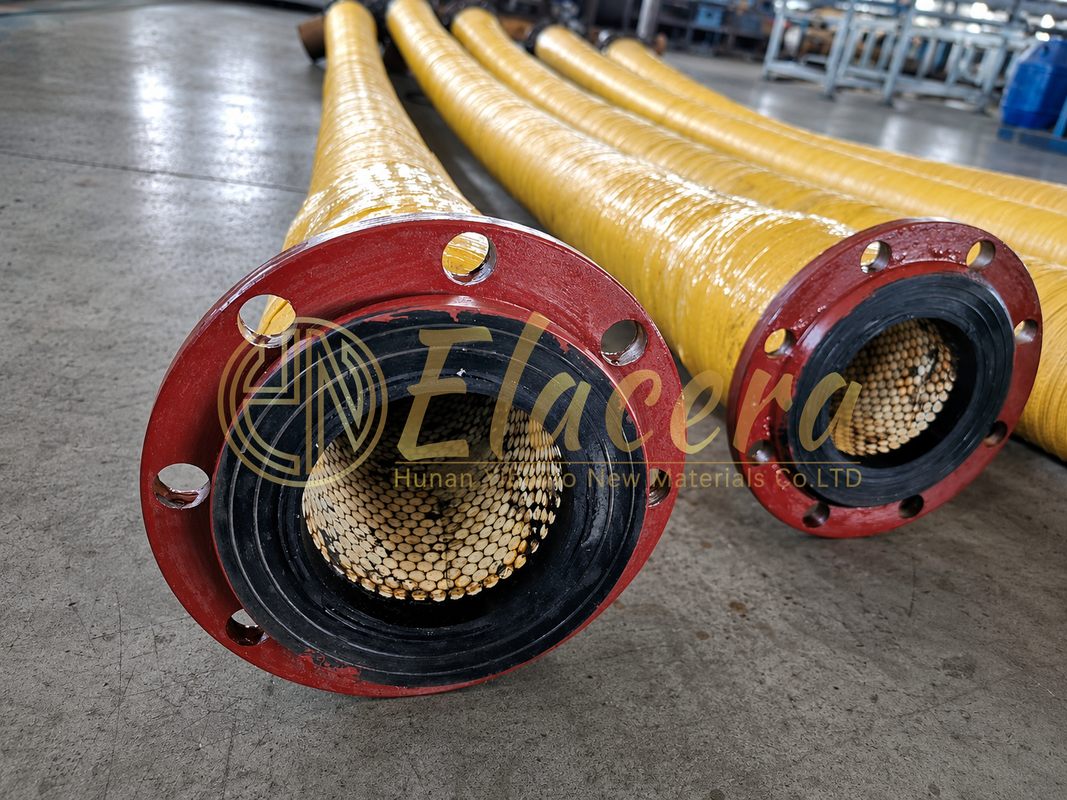

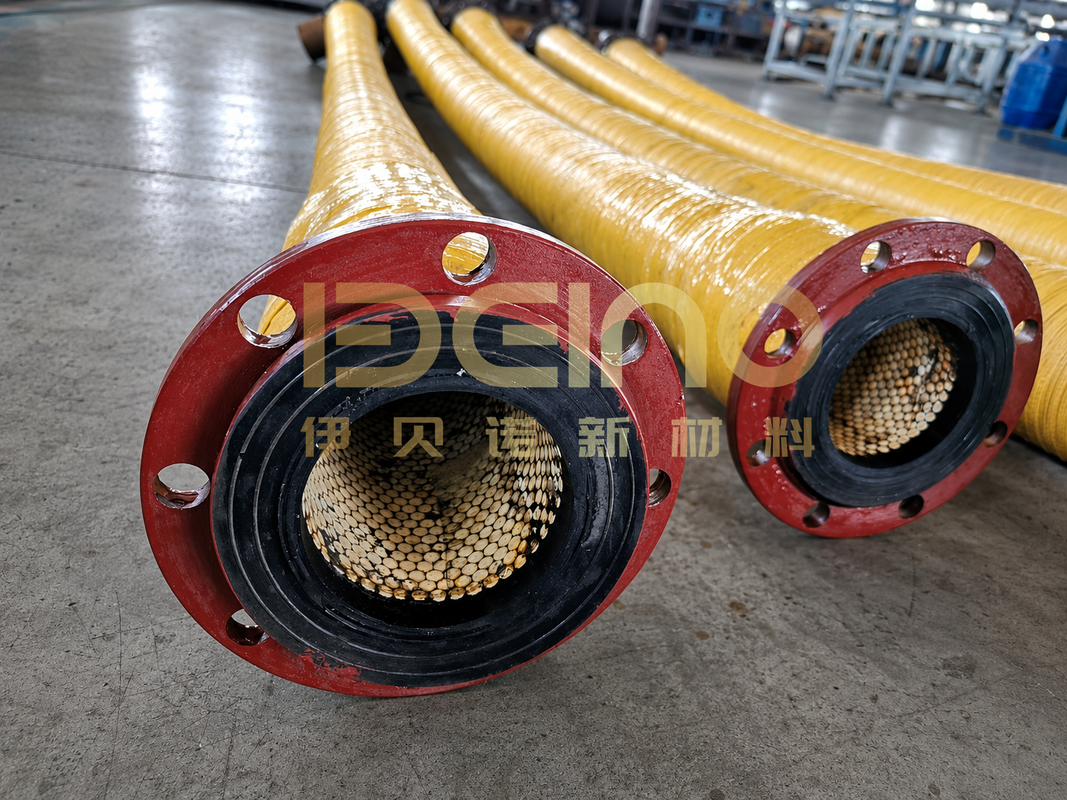

Wąż wykorzystuje oddzielne segmenty ceramiczne o wysokiej zawartości tlenku glinu zamiast jednej ciągłej rury ceramicznej. Segmenty tworzą wewnętrzną powierzchnię ścierną i pozostają wsparte przez gumę, dzięki czemu zespół może zginać się w dopuszczalnym promieniu gięcia. Zazwyczaj jest używany jako ukierunkowane połączenie elastyczne, a nie jako zamiennik każdego stalowego rurociągu w systemie.

Gdzie ten wąż znajduje swoje zastosowanie

Najsilniejszym zastosowaniem jest znany punkt elastyczny o wysokim zużyciu. Jeśli istniejący wąż wielokrotnie ulega awarii w tym samym obszarze, zdjęcia zużytego wnętrza i zainstalowanej trasy są często bardziej użyteczne niż ogólny opis materiału.

Dlaczego samo DN nie wystarczy do wyceny

Dwa węże o tej samej średnicy wewnętrznej mogą wymagać bardzo różnych konstrukcji. Wąż wylotowy pod ciśnieniem dodatnim przenoszący mokry piasek nie jest tym samym produktem co wąż próżniowy używany do ssania. Krótki wsparty łącznik jest również inny niż długi wąż, który musi przenosić własny ciężar między dwoma punktami.

W przypadku obsługi portowej, pierwsza wycena powinna określać, czy materiał jest suchy, czy zmieszany z wodą, największy oczekiwany rozmiar cząstek, normalne i maksymalne ciśnienie, temperaturę, zainstalowany łuk, standard kołnierza i ekspozycję na zewnątrz. Jeśli wymagane jest ssanie, obsługa pływająca, ciągnięcie lub zewnętrzne zbrojenie, należy to zaznaczyć na początku; te cechy nie są częścią standardowego węża wylotowego z wykładziną ceramiczną.

Typowe dane produktu

Ciśnienie, średnica zewnętrzna, masa jednostkowa i minimalny promień gięcia są ustalane dla rzeczywistego rozmiaru. Powinny być one umieszczone na zatwierdzonym rysunku, a nie kopiowane z innego średnicy węża.

Co dzieje się wewnątrz węża

Piasek przesuwający się po gumowym wnętrzu stopniowo usuwa materiał. Na zakręcie cząstki kontynuują swój pierwotny kierunek i silniej uderzają w zewnętrzny promień. Reduktor, łuk powyżej lub niewyrównane połączenie mogą sprawić, że przepływ będzie jeszcze mniej jednolity. Warstwa ceramiczna zapewnia materiałowi twardą powierzchnię ścierną, podczas gdy otaczająca guma wspiera segmenty i pochłania normalne ruchy.

Ceramika nie poprawia złej instalacji. Wąż zmuszony poniżej minimalnego promienia gięcia może się lokalnie spłaszczyć, zakłócić przepływ i przeciążyć konstrukcję. Ściąganie niewyrównanych kołnierzy razem z wężem może spowodować ten sam problem, zanim jeszcze rozpocznie się transport.

Sześć szczegółów do zatwierdzenia przed produkcją

· Wyraźna średnica wewnętrzna przez sekcję z wykładziną ceramiczną

· Całkowita długość i rzeczywisty zainstalowany łuk

· Ciśnienie normalne, ciśnienie maksymalne i wszelkie wymagania dotyczące ciśnienia testowego

· Średnica zewnętrzna kołnierza, rozstaw otworów na śruby, powierzchnia uszczelniająca i orientacja

· Wymagania dotyczące gumy do ekspozycji na zewnątrz, oleju lub chemikaliów

· Metoda podparcia, aby ciężar węża nie był przenoszony przez kołnierze

W przypadku wymiany, prześlij arkusz danych starego węża wraz ze zdjęciami instalacji. Jeśli poprzedni wąż zużył się tylko po jednej stronie, sfotografuj również łącznik powyżej; rzeczywistą przyczyną może być ścieżka przepływu, a nie tylko gatunek gumy.

Inspekcja, pakowanie i dostawa

Hunan Yibeinuo New Material Co., Ltd. produkuje produkty odporne na ścieranie z wykładziną ceramiczną Elacera zgodnie z rysunkami klienta. Przed wysyłką długość węża, wymiary połączeń, rozstaw otworów kołnierzy i widoczny stan wykładziny są sprawdzane w stosunku do zatwierdzonego dokumentu. Testowanie ciśnieniowe może być włączone do planu inspekcji, jeśli jest określone w zamówieniu.

Długie lub ciężkie węże są podparte podczas pakowania, aby zapobiec ich złożeniu do nieodpowiedniego promienia. Drewniane skrzynie lub ramy transportowe są dobierane w zależności od rozmiaru, wagi i metody wysyłki węża.

Często zadawane pytania

Czy ten wąż może być używany do ssania piasku?
Tylko wtedy, gdy jest specjalnie zaprojektowany i przystosowany do pracy pod próżnią. Wąż wylotowy pod ciśnieniem dodatnim nie powinien być traktowany jako wąż ssący.

Czy może zastąpić rurę stalową z wykładziną ceramiczną?
Może zastąpić wybrane odcinki elastyczne lub przesunięte. Stałe odcinki proste są często lepiej obsługiwane przez sztywną rurę z wykładziną ceramiczną.

Jak określa się minimalny promień gięcia?
Zależy to od średnicy węża, układu segmentów ceramicznych, wzmocnienia i długości. Dopuszczalny promień jest podany na zatwierdzonym rysunku.

Czy można dopasować istniejący kołnierz?
Tak. Prześlij kompletny rysunek kołnierza lub standard, klasę ciśnienia, średnicę zewnętrzną, szczegóły rozstawu otworów na śruby i wymagania dotyczące powierzchni uszczelniającej.

Jaki jest najszybszy sposób na uzyskanie dokładnej wyceny?
Prześlij materiał, rozmiar cząstek, ciśnienie, temperaturę, średnicę wewnętrzną węża, długość, zainstalowany łuk, rysunek kołnierza i zdjęcia obecnego połączenia.

Nadal wymieniasz ten sam wąż?

Masz wąż, który ciągle się zużywa w tym samym punkcie transferu w porcie? Prześlij Elacera zdjęcia zużytego węża i rysunek połączenia. Sprawdzimy, czy lokalizacja wymaga węża elastycznego z wykładziną ceramiczną, sztywnego łącznika odpornego na ścieranie, czy innej konstrukcji.
