Rurociąg z ceramicznego obudowanego rękawem ze stali nierdzewnej do przenoszenia proszku z akumulatorów litowych

- Nie.Opis produktu

W przypadku linii przenoszącej proszek z akumulatorów litowych praktyczne pytanie nie dotyczy jedynie tego, czy ceramika jest twardsza od stali nierdzewnej.Prawdziwym pytaniem jest, czy cała powierzchnia kontaktu proszku łącznie ze stopieniami ceramicznymi, przejściach brzytów i zmianach wiertniczych pozostaje chroniony i prawidłowo wyrównany.

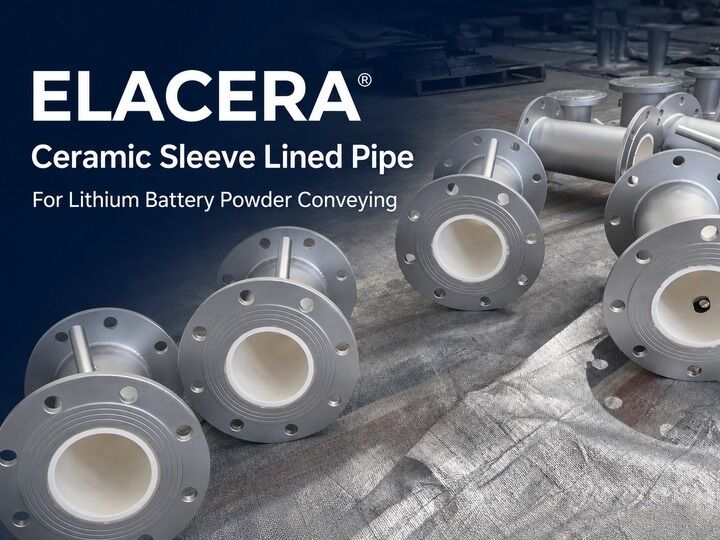

Ta ceramiczna, wykończona rurą do przenoszenia proszku do baterii litowych wykorzystuje zintegrowane pierścienie ceramiczne z aluminu 95% w zewnętrznej rurze ze stali nierdzewnej SUS304 lub SUS316L.Każdy pierścień zapewnia ochronę całego obwodu, podczas gdy końcówki z paskami pozwalają na połączenie sekcji rury z istniejącym systemem przenośnym.

Jakość ceramiki i wszystkie materiały w kontakcie z proszkiem powinny być potwierdzone zgodnie z przenoszonym proszkiem i wymaganiami procesu klienta.

Parametry produktu

Powyższe specyfikacje stanowią ogólne odniesienia.

CZY NIKT nie może sprawić, że materiał będzie źle stojący?

Cienkie proszki z materiału katodowego lub anodowego mogą ciągle przesuwać się i zderzać się ze ścianą rury podczas przenoszenia.i lokalne turbulencje mogą koncentrować zużycie na stosunkowo niewielkim obszarze.

Jeśli wewnętrzna powierzchnia metalowa zostanie odsłonięta, może dojść do więcej niż zużytej rury.Bezpośredni kontakt między proszkiem a powierzchnią metalową może również zwiększać ryzyko niepożądanego zanieczyszczenia metali.

Projekt ochrony przed zużyciem dla przenoszenia proszku z akumulatorów litowych powinien zatem odpowiedzieć na dwa pytania:

• Gdzie materiał najpierw zaatakuje rurę?
• Czy wewnętrzna powierzchnia ceramiczna może pozostać ciągła w połączeniach i połączeniach?

Wymagany poziom kontroli zanieczyszczeń różni się w zależności od procesu.i innych materiałów kontaktowych z proszkiem należy zatem przeanalizować w odniesieniu do rzeczywistej specyfikacji materiału klienta.

Gdzie zwykle zaczyna się noszenie?

Prosta rurka może wydawać się mniej krytyczna niż łokieć, ale lokalne zużycie może nadal rozwijać się w:

• Przejścia końcowe brzytów
• Złącza pierścieniowe z ceramiki
• Nagłe zmiany średnicy wewnętrznej
• Pozostałe, o masie przekraczającej 1 mm
• Wjazdy rury, w których proszek wchodzi pod kątem
• Pozycje, w których lokalne turbulencje zakłócają normalny przepływ

Mały wewnętrzny krok może wielokrotnie przechwycić poruszające się cząstki.połączenie może zakłócać przepływ proszku i koncentrować ścieranie wokół odsłoniętej krawędzi.

Z tego względu ustawienie wierzchołka i przejścia końcowe mogą być równie ważne jak twardość i grubość ceramiki.

Dlaczego używać pierścieni z ceramiki?

Każde ceramiczne rękaw jest uformowane jako kompletny pierścień i obejmuje cały obwód wewnętrzny rury..

W porównaniu z poszczególnymi płytkami ceramicznymi konstrukcja rękawów nie ma wzdłużnych połączeń płytek biegnących w kierunku przepływu materiału.Zmniejsza to liczbę możliwych otwartych luk i tworzy bardziej spójną powierzchnię wewnętrzną.

Jednakże rury ceramiczne nie są całkowicie wolne od stawów, ponieważ między poszczególnymi pierścieniami nadal istnieją stawy.Złącza te muszą być ściśle i prawidłowo ustawione tak, aby żadna podniesiona krawędź ceramiki nie była skierowana w stronę materiału wchodzącego.

Wartość konstrukcji rękawów nie jest więc po prostu “więcej ceramiki”. Pochodzi ona z kontrolowania liczby, kierunku i ustawienia stawów.

Która konstrukcja wyściółki pasuje do rury?

Ceramiczne obudowy nie są automatycznie najlepszym rozwiązaniem dla każdej rury.silne uderzenia lub nietypowe kształty wewnętrzne mogą wymagać płytek ceramicznych lub oddzielnie zaprojektowanej konstrukcji wyściółki.

Pięć szczegółów, które mają znaczenie

Zakończona średnica wewnętrzna

Gęstość ceramiki zmniejsza dostępne otwory rurowe.Wymagany wykończony otwór powinien zostać potwierdzony przed sfinalizowaniem wymiarów pierścienia ceramicznego.

Wyrównanie pierścieni ceramicznych

Przyległe pierścienie powinny pozostać koncentryczne i tworzyć spójny wewnętrzny przejście.

Przejście końca bramy

Powierzchnia ceramiczna powinna kończyć się na obu końcach rury w sposób czysty.W przypadku gdy wymagana jest ścisła redukcja kontaktu z metalem, należy przejrzeć cały interfejs flanszy i jego połączenie z następną sekcją rury.

Warunki zabezpieczenia i warunki eksploatacji

System wiązania musi być wybrany w zależności od rzeczywistej temperatury, drgań i środowiska pracy..

Projektowanie rur i flanszek

Stopień stali nierdzewnej, grubość ścian rurowych, standardowa bryczka i klasa ciśnienia muszą odpowiadać rysunkom rurociągu i wymaganiom systemu.ale nie należy go używać do rekompensaty nieodpowiedniej konstrukcji rury stalowej lub brzytki.

SUS304 czy SUS316L?

Dostępne są rury zewnętrzne ze stali nierdzewnej SUS304 i SUS316L.

Ostateczny wybór powinien opierać się na środowisku procesu, specyfikacji klienta i projektowaniu rurociągu.ale nie jest to automatycznie konieczne dla każdej linii proszku baterii litowej.

Jakość stali nierdzewnej określona na potwierdzonym rysunku powinna zawsze mieć pierwszeństwo.

Co należy sprawdzić przed cytowaniem?

Przed wyborem grubości ceramiki lub przygotowaniem oferty przydatne jest potwierdzenie:

• Specyfikacja przenoszonego proszku i materiału
• Wielkość cząstek i prędkość przenoszenia
• Temperatura i ciśnienie pracy
• Istniejąca pozycja zużycia i schemat awarii
• Wymagana końcowa średnica wewnętrzna
• Przejścia flensów i zmiany w wierzchołku
• Wymagana stopa stali nierdzewnej
• Standardowa i klasa ciśnienia brzytów
• Wibracje, uderzenia lub częste rozbieranie
• Wymogi dotyczące zanieczyszczeń metalowych i materiałów w kontakcie z proszkiem

Szczegóły te pomagają ustalić, czy odpowiedni jest zintegrowany ceramiczny obudowa i gdzie projekt rury wymaga dodatkowej uwagi.

Produkcja i inspekcja

Przed montażem rurę ze stali nierdzewnej, wymiary brzytów i dopasowanie pierścienia ceramicznego sprawdza się na podstawie potwierdzonego rysunku.

Podczas instalacji ceramiki zwraca się uwagę na:

• Sekwencja i ustawienie pierścieni ceramicznych
• Utrata stawów
• Końcowa średnica wewnętrzna
• Konsistencja powierzchni wewnętrznej
• Pozostałe urządzenia, z wyłączeniem urządzeń elektrycznych

Kontrola końcowa obejmuje:

• Warunki otworu z ceramiczną podszewką
• Wymiary rur i flanszek
• Orientacja płaszcza
• Pozorność spawania
• Położenie stawu ceramicznego
• Ogólna zgodność z rysunkiem

Dodatkowe dokumenty inspekcyjne mogą być przygotowywane zgodnie z uzgodnionymi wymaganiami projektu.

Opakowanie i dostawa

Końcowe rury ceramiczne o podszewce są indywidualnie chronione i zabezpieczone na stalowych stojakach lub pakowane w odpowiednie wzmocnione obudowy eksportowe.

Powierzchnie płaszczyzn i końce rur są chronione w celu zmniejszenia ryzyka uderzenia, wilgoci i wniknięcia materiałów obcych podczas obsługi i transportu.Długie lub ciężkie sekcje rur są ustawiane zgodnie z ich wymiarami i masą.

Znaky opakowań, etykiety produktów i dokumenty eksportowe mogą być przygotowywane zgodnie z wymaganiami projektu i miejsca przeznaczenia.

Częste pytania

P1: Czy ceramiczna obudowa eliminuje kontakt z metalem?

Nie automatycznie, ale pierścienie ceramiczne chronią główną otwór rury.i innych materiałów w kontakcie z proszkiem należy również przeanalizować, jeśli wymagane jest ścisłe ograniczenie kontaktu z metalem.

P2: Czy grubsza ceramika jest zawsze lepsza?

Odpowiedź: Nie. Grubość ceramiki powinna odpowiadać warunkom zużycia i wymaganej średnicy wewnętrznej.podczas gdy niewystarczająca grubość może nie zapewnić oczekiwanego zużycia.

P3: Czy ceramiczna obudowa jest lepsza od ceramicznych płytek?

Odpowiedź: Zależy to od geometrii rur i warunków eksploatacji.Płytki ceramiczne są często bardziej elastyczne dla dużych średnic i skomplikowanych kształtów.

P4: Czy można dostarczać zarówno SUS304 jak i SUS316L?

O: Tak. Ostateczna stopa stali nierdzewnej jest wybierana zgodnie z rysunkiem klienta, środowiskiem procesu i wymaganiami technicznymi.

P5: Czy 95% glinu aluminowego nadaje się do każdego proszku baterii litowej?

Odpowiedź: niekoniecznie.ale jakość ceramiki i wszystkie materiały w kontakcie z proszkiem powinny być potwierdzone w stosunku do limitów zanieczyszczenia i wymagań procesu klienta.

P6: Czy ceramiczne rękawki mogą być stosowane w łokciach i t-shirtach?

Odpowiedź: Można je stosować, gdy można wyprodukować i zainstalować odpowiednie kształty ceramiczne. Jednak geometria rur, kierunek uderzenia i ograniczenia produkcyjne należy ocenić oddzielnie.Niniejsza strona produktu opisuje głównie przejścia rurowe z płaszczyznami.

P7: Jakie informacje są potrzebne do oceny technicznej?

O: Proszę podać rysunek rury, ilość, przenoszony proszek, wielkość cząstek, prędkość przenoszenia, temperaturę, ciśnienie, stopień stali nierdzewnej, wymaganą grubość ceramiki, gotową średnicę wewnętrzną,i standardowy kołnierz.

W sprawie Elacery

Elacera jest marką ochrony przed zużyciem Hunan Yibeinuo New Material Co., Ltd. Skupimy się na podszewkach ceramicznych aluminowych i dostosowanych rozwiązaniach ochrony przed zużyciem dla przemysłowego sprzętu transportowego.

Nie wybieramy podszewki ceramicznej tylko na podstawie nazwy produktu lub grubości ceramiki.Nasz zespół sprawdzi mechanizm zużycia., przejścia wewnętrzne, wykończone otwory i układ pierścieni ceramicznych przed zaleceniem odpowiedniej konstrukcji.
