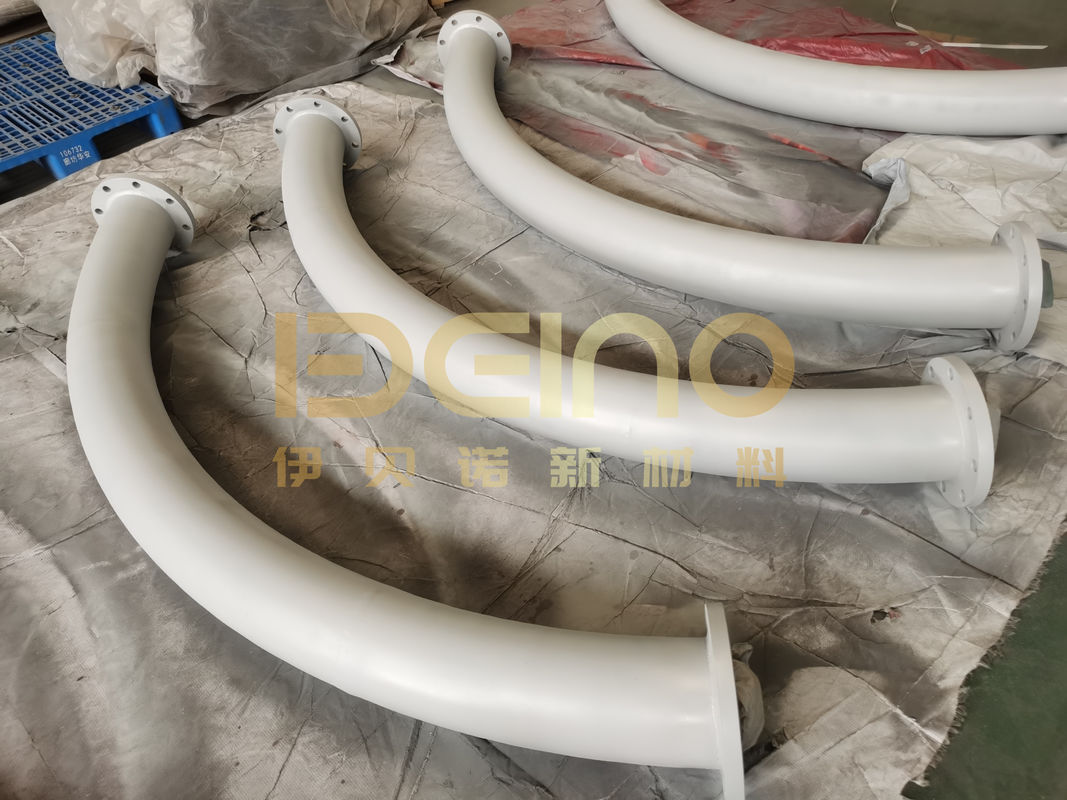

Zastosowalna podszewka rurowa odporna na zużycie z ceramiki aluminowej

Opis produktu

Ta konfigurowalna, odporna na ścieranie wykładzina rurowa wykorzystuje ceramikę aluminiową do ochrony stalowych rur i kształtek przenoszących ścierne proszki, granulaty lub zawiesiny. Ceramiczna wykładzina stanowi odporną na ścieranie powierzchnię roboczą, podczas gdy stalowa konstrukcja przenosi obciążenia mechaniczne.

Konfiguracja jest ważna, ponieważ zużycie rzadko jest równomierne w całej rurociągu. Proste odcinki są głównie narażone na ścieranie poślizgowe, podczas gdy kolana, wloty, redukcje i zmiany średnicy mogą być narażone na silniejsze uderzenia cząstek lub turbulencje. Kształt, grubość i układ ceramiki powinny zatem odpowiadać rzeczywistemu wzorcowi zużycia.

Gdzie wykładzina potrzebuje więcej ochrony?

Przedwczesne zużycie często zaczyna się w kilku krytycznych miejscach:

• Zewnętrzny łuk kolana
• Wloty rur, gdzie materiał wchodzi pod kątem
• Redukcje i nagłe zmiany średnicy wewnętrznej
• Krawędzie ceramiczne skierowane w stronę przepływu materiału
• Połączenia z nadmiernymi szczelinami lub nierównymi przejściami
• Obszary narażone na skoncentrowane uderzenia

Jednolita grubość ceramiki może być odpowiednia do ogólnego ścierania, ale strefy silnego zużycia mogą wymagać grubszej ceramiki, mniejszych elementów ceramicznych lub specjalnie zaaranżowanego układu wykładziny.

Co można dostosować?

Elacera produkuje wykładzinę zgodnie z rysunkiem rury i warunkami pracy. Konfiguracja może obejmować:

• Ceramika aluminiowa 92% lub 95%
• Kształt i grubość płytek ceramicznych
• Rury proste, kolana, redukcje, trójniki i inne kształtki
• Pokrycie wykładziną i wzmocnienie lokalnych stref zużycia
• Wykończona średnica wewnętrzna
• Wymiary i materiał rury stalowej
• Połączenia kołnierzowe, spawane lub inne wymagane połączenia

Parametry techniczne ceramiki

Wartości te opisują materiał ceramiczny. Granica eksploatacyjna kompletnej rury z wykładziną zależy również od rury stalowej, kleju, konstrukcji połączenia, temperatury, ciśnienia, wibracji i warunków uderzenia.

Dobra płytka ceramiczna może nadal ulec awarii, jeśli zostanie źle zainstalowana

Przed wykonaniem wykładziny wewnętrzna powierzchnia stalowa musi zostać oczyszczona i przygotowana w celu usunięcia rdzy, oleju i luźnych materiałów. Następnie należy ułożyć ceramikę aluminiową zgodnie z kierunkiem przepływu materiału i przykleić ją odpowiednim klejem.

Instalacja powinna obejmować kontrolę szczelin ceramicznych, wyrównania płytek, przejść końcowych i odsłoniętych krawędzi. Jeśli klej jest nieodpowiedni do temperatury pracy lub podniesiona krawędź ceramiczna jest skierowana w stronę napływającego materiału, lokalna awaria może rozpocząć się przed przetarciem powierzchni ceramicznej.

Gdzie ta wykładzina jest powszechnie stosowana

Odporne na ścieranie wykładziny rurowe z ceramiki aluminiowej mogą być stosowane do przenoszenia popiołu lotnego, pyłu węglowego, surowca cementowego, cząstek mineralnych i innych ściernych materiałów sypkich. Typowe branże to energetyka cieplna, stalownictwo, cementownictwo, górnictwo, porty, hutnictwo i przetwórstwo chemiczne.

W przypadku silnych uderzeń bezpośrednich, ciągłej wysokiej temperatury, silnych wibracji lub mediów korozyjnych, kompletna konstrukcja wykładziny powinna być oceniana indywidualnie, a nie wybierana tylko na podstawie zawartości tlenku glinu lub twardości ceramiki.

Informacje do oceny technicznej

Prosimy o podanie rysunku rury, przenoszonego materiału, wielkości cząstek, prędkości, temperatury, ciśnienia, wymaganej wykończonej średnicy wewnętrznej, metody połączenia i istniejącej pozycji zużycia. Elacera przeanalizuje mechanizm zużycia i zaleci praktyczną klasę ceramiki, grubość i układ wykładziny.
