Ceramiczne przewody do przenoszenia materiału ścierającego

Opis produktu

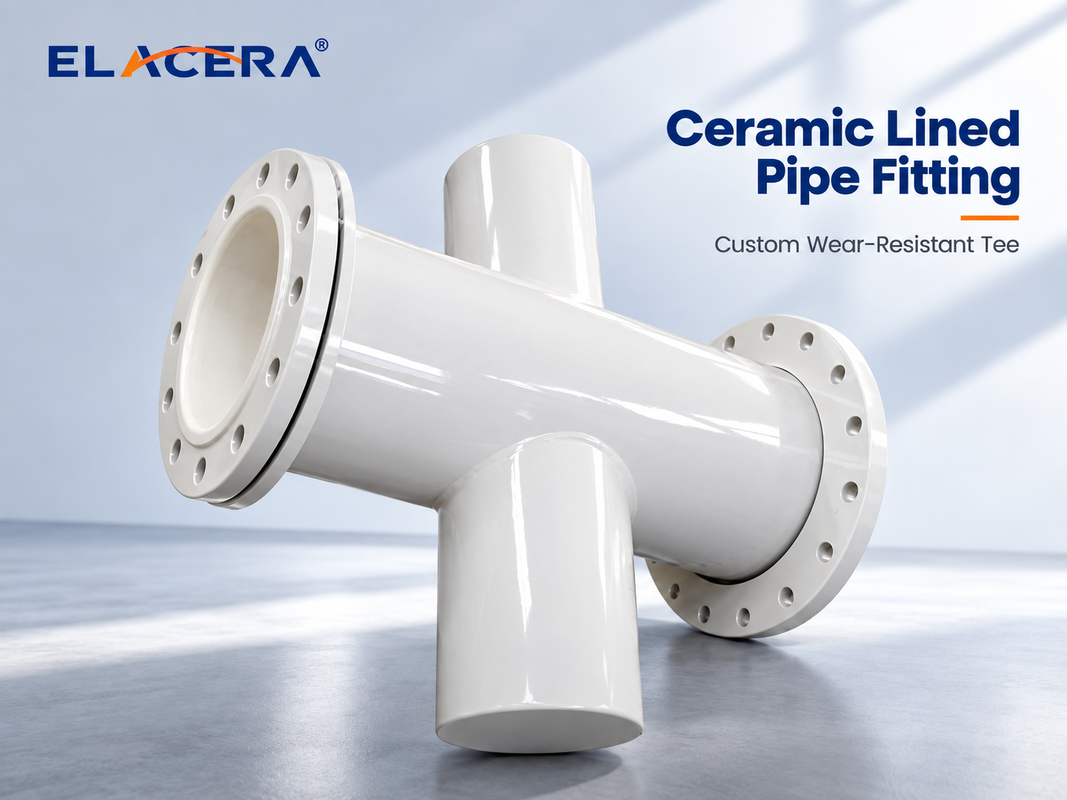

Kolana ceramiczne ELACERA wykorzystują odporne na ścieranie płytki ceramiczne z tlenku glinu do ochrony połączeń odgałęzień i obszarów podziału przepływu, narażonych na skoncentrowane ścieranie i uderzenia cząstek. Możemy dostosować kąt trójnika, średnicę rury, grubość ceramiki, konstrukcję stalową i typ połączenia, aby dopasować je do rysunków projektowych.

Trójnik jest często jednym z najtrudniejszych do ochrony elementów w rurociągu do transportu materiałów ściernych.

W przeciwieństwie do prostej rury, materiał wchodzący do trójnika nie podąża jedną, prostą ścieżką przepływu. W obszarze odgałęzienia cząstki mogą zmieniać kierunek, uderzać w ścianę połączenia lub koncentrować się po jednej stronie kształtki. W rezultacie zużycie jest często silnie zlokalizowane, a nie równomiernie rozłożone.

Z tego powodu trójnik z wykładziną ceramiczną nie powinien być traktowany po prostu jako prosta rura ceramiczna z dodatkowym odgałęzieniem.

Układ ceramiki musi odpowiadać rzeczywistej geometrii kształtki i zapewniać ciągłą ochronę przez połączenie.

Połączenie jest zazwyczaj obszarem, na który patrzymy najpierw

Gdy proszek ścierny, popiół, cząstki minerałów lub inny materiał sypki przechodzi przez trójnik, wlot odgałęzienia i ściana naprzeciwko napływającego strumienia mogą doświadczać powtarzających się uderzeń cząstek.

Rzeczywisty wzór zużycia zależy od kilku czynników, w tym kierunku przepływu materiału, prędkości transportu, wielkości i twardości cząstek, kąta odgałęzienia, stężenia ciał stałych i średnicy rury.

Dlatego dwa trójniki o tej samej średnicy nominalnej mogą nadal wymagać różnych projektów wykładzin.

W przypadku pozycji o silnym zużyciu, zamiast stosować dokładnie tę samą grubość ceramiki w całej kształtce, można rozważyć grubszą ceramikę lub lokalnie wzmocnioną wykładzinę.

Układ ceramiki wokół połączenia trójnika

W przypadku trójnika z wykładziną z płytek ceramicznych, najważniejszą częścią nie jest sama ceramika, ale sposób ułożenia płytek wokół odgałęzienia i połączenia.

Powierzchnia wewnętrzna trójnika stale się zmienia tam, gdzie główna rura styka się z odgałęzieniem. Płytki ceramiczne muszą być zatem cięte i układane zgodnie z rzeczywistą geometrią wewnętrzną, tak aby powierzchnia odporna na ścieranie pozostała jak najbardziej ciągła.

Wokół trudnych obszarów przejściowych można stosować płytki ceramiczne o specjalnych kształtach lub cięte.

Tam, gdzie spodziewane jest silniejsze skoncentrowanie uderzeń cząstek, grubość ceramiki można również lokalnie dostosować zgodnie z warunkami pracy i zatwierdzonym projektem.

Daje to wykładzinie z płytek ceramicznych ważną zaletę w przypadku kształtek rurowych o dużej średnicy i niestandardowych, ponieważ układ można dostosować do skomplikowanych kształtów wewnętrznych.

Trójnik czy rozwidlenie Y?

Nie każdy system transportu wymaga konwencjonalnego trójnika 90°.

Tam, gdzie proces i układ instalacji na to pozwalają, odgałęzienie w kształcie litery Y może zapewnić płynniejszą zmianę kierunku materiału.

Geometria odgałęzienia wpływa na to, jak cząstki zmieniają kierunek przez kształtkę, więc rozkład zużycia wewnątrz trójnika 90° może różnić się od rozkładu w rurze Y.

Nie oznacza to, że jeden kąt odgałęzienia nadaje się do każdego zastosowania. Należy wziąć pod uwagę geometrię rury, kierunek przepływu, charakterystykę materiału i przestrzeń instalacyjną.

ELACERA może produkować zarówno konwencjonalne trójniki z wykładziną ceramiczną, jak i niestandardowe rury Y z wykładziną ceramiczną zgodnie z rysunkami projektowymi.

Typowe opcje konstrukcyjne
