Niestandardowe kolanko z powłoką ceramiczną z tlenku glinu do transportu materiału ściernego

Opis produktu

Łokcie ceramiczne ELACERA® są stosowane w przypadku, gdy proszki ścierne i materiały ziarniste zmieniają kierunek wewnątrz systemu przenośnego.natomiast 92% aluminiowych płytek ceramicznych chronią wewnętrzną powierzchnię przed przesuwaniem się i uderzeniem cząstek.

Włókno jest instalowane po utworzeniu stalowego łokcia. Rozmiar, grubość i układ ceramiki wybierane są w zależności od średnicy łokcia, promienia zakrętu i warunków pracy.

Szczegóły produktu

Dlaczego łokcie zazwyczaj się znoszą przed prostymi rurami?

Materiał nie przemieszcza się przez łokieć w ten sam sposób, w jaki przemieszcza się przez prostą rurę.Zewnętrzny zakręt otrzymuje zatem więcej kontaktów przesuwnych i bezpośredniego uderzenia niż wewnętrzny promień.

Różnica staje się bardziej widoczna podczas transportu grubiących cząstek, materiałów o nieregularnych kształtach lub mieszanin o niestabilnych warunkach przepływu.Łokieć o małym promieniu może również doświadczać bardziej skoncentrowanego zużycia niż zgięcie o długim promieniu.

Użycie tego samego układu ceramicznego na całym łokciu może nie być najbardziej odpowiednim rozwiązaniem.szczególnie gdy poprzednie stalowe łokcie zostały zużyte w tej samej pozycji.

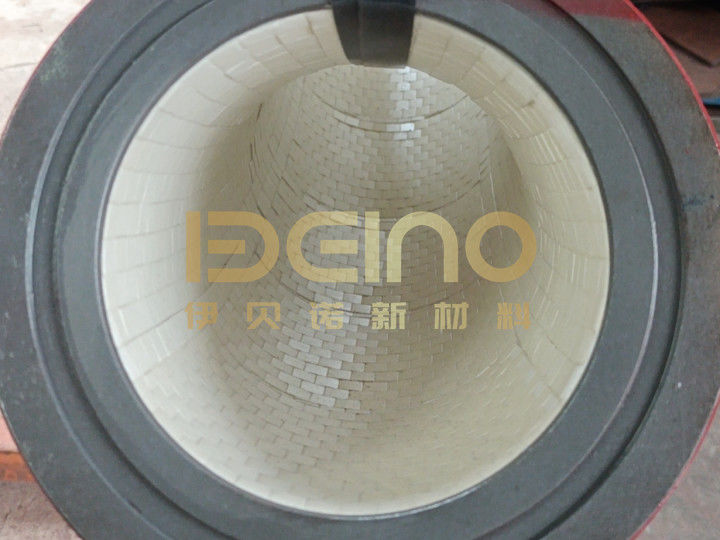

Układ ceramiczny wewnątrz zakrętu

Ten łokieć wykorzystuje pojedyncze płytki ceramiczne z aluminu zamiast pojedynczego rękawka ceramicznego.Mniejsze kawałki podążają za zakrzywioną powierzchnią wewnętrzną i mogą być bardziej precyzyjnie ustawione wokół różnych średnic łokcia i promieni zgięcia.

W trakcie wyświetlenia zwraca się uwagę na zewnętrzny promień,zarówno przejścia końcowe, jak i każdy obszar, w którym powierzchnia stalowa może pozostać wystawiona.

Struktura wyłożona płytkami jest szczególnie praktyczna w przypadku dużych średnic i niestandardowych łokci.zamiast tego można rozważyć zintegrowany ceramiczny rękaw lub segmentowany pierścień ceramicznyWybór zależy od średnicy wewnętrznej, geometrii łokcia i poziomu uderzenia.

Typowe parametry ceramiki aluminiowej 92%

To typowe wartości materiału. Ostateczna stopa ceramiki i wymagania dotyczące badań powinny zostać potwierdzone w specyfikacji zamówienia.

Końcowy okres przejściowy wymaga starannego kontrolowania

Jeśli ceramika jest niższa od sąsiedniej rury, część stalowej ściany może pozostać odsłonięta.Jeśli jest wyższa, krawędź ceramiczna może wielokrotnie przechwycić przepływ materiału.

Z tego powodu po wyświetleniu należy sprawdzić gotową średnicę wewnętrzną.a pozostała długość spawania lub przejście brzytki powinny być zgodne z rysunkiem instalacji.

Stalowe łokcie wymagają kontroli wymiarów.i orientacja kołnierza wpływają na to, czy komponent może być zainstalowany bez zmuszania otaczającego rurociągu z wyrównania.

Gdzie te łokcie są używane

Łokcie z ceramiczną podszewką mogą być zainstalowane w rurociągach przewożących:

• Węgiel tłoczony
• Popioły lotnicze i popioły dna
• Proszek wapienny
• Cement i pył klinkerowy
• Koncentrat mineralny
• Piasek i cząstki ścierające
• Pyły i szczątki ze stali
• Pozostałe surowce suche luzem

W rzeczywistym wyborze podszewki należy wziąć pod uwagę wielkość cząstek, prędkość przepływu, kąt uderzenia, temperaturę pracy oraz to, czy system działa pod ciśnieniem, czy pod próżnią.

Częste pytania

Czy to integracyjny łokieć z ceramiki?

Nie. Produkt pokazany na tej stronie to stalowy łokieć wyłożony pojedynczymi płytkami ceramicznymi aluminiowymi.

Dlaczego ceramiczne złącza są rozdzielane?

Połączenia z przegubowymi zębami uniemożliwiają materiałowi przejście przez łokieć przez jeden ciągły szwy, a także zmniejszają możliwość bezpośredniego zaniedbania się na powierzchni stali.

Czy zewnętrzny promień może być gęstsza ceramika?

Tak, gdy zużycie koncentruje się na zewnętrznym zakręcie, grubsza ceramika lub inna jakość ceramiki może być rozmieszczona w tym obszarze w zależności od rysunku i warunków eksploatacji.

Czy można produkować łokcie zarówno z płaszczami, jak i spawanymi?

Tak. Można wytwarzać koła z płaszczykami, spawane i inne określone połączenia końcowe.

Jak kontrolowana jest gotowa średnica wewnętrzna?

Przed dostawą sprawdzane są średnica stalowego łokcia, warstwa kleju i grubość ceramiki.

Czy istniejący zużyty łokieć można odtworzyć?

Tak, produkcja może być oparta na potwierdzonym rysunku lub istniejącej próbce kąt zginania, promień linii środkowej, długość dotyku, wymiary połączenia,przed produkcją należy sprawdzić położenie najpoważniejszego zużycia.

W przypadku wymiany łokcia, który wielokrotnie się zużywa na zewnętrznym promieniu, należy przesłać do ELACERA® zdjęcie zużytych części oraz oryginalny rysunek.Dzięki temu łatwiej jest ustalić, czy należy dostosować grubość ceramiki lub układ podszewki.
