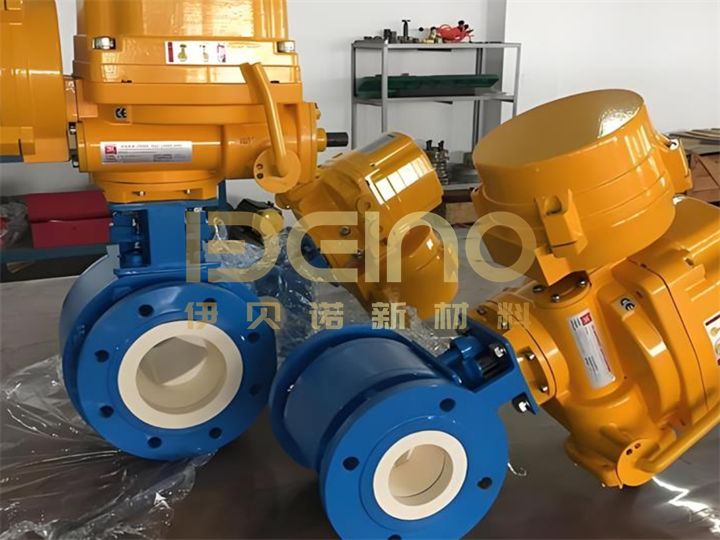

Zawór kulkowy ceramiczny Zawory kulkowe kompozytowe z ceramiczną podszewką, aluminiowy zawór kulkowy ceramiczny

Opis produktu

NaszCeramiczny zawór kulowyto zawór zerowy zerowej wycieku nowej generacji zawierający metalowy korpus zintegralnie spiekany z 99% ceramicznym kanałem przepływu glinu o wysokiej czystości i rdzeniem kulowym. Kulka zaworowa, siedzenie i wnęka są wyłożone ceramiką, całkowicie izolując media z metalu. Eliminuje to problemy z erozją, korozją, przyklejaniem i upływem, które nękają tradycyjne zawory metalowe w ekstremalnych warunkach pracy, takich jak zawiesina węgla, zawiesina rudy, popiół lotny oraz środowiska kwasowe i alkaliczne. Z nominalnymi średnicami od DN15 do DN600, ocen ciśnienia od PN10 do PN160 oraz temperaturami roboczymi od -40 ° C do 450 ° C, oferuje konkurencyjną alternatywę dla importowanych marek i jest szeroko stosowany w usuwaniu popiołu elektrowni termicznej, cementowe zapiekanki, cementowe węglowe, chemiczne i tylne systemy.

Funkcje produktu:

W pełni ceramiczna ścieżka przepływu:Zaokrąglenie kulki ≤ 0,01 mm, powierzchnia Ra ≤ 0,2 μm, 30% niższy moment obrotowy.
Zero wycieki:Działające uszczelnienie spotyka się z pieczęcią odporną na bąbelkę klasy A i klasy VI.
Niezwykle odporne na zużycie:Alumina ≥ HRA88, z życiem serwisowym 8-12 razy większym niż zawory stalowe CR-Mo.
Poważny odporność na korozję:Odporny na wszystkie kwasy, zasady i sole o zakresie pH 1-14, z wyjątkiem kwasu hydrofluorowego.
Antireizure: Zawór sprężystości foteli i samozwańczy powłoka ceramiczna zapewniają degradację momentu poniżej 5% po 50 000 cykli.

Główne elementy strukturalne
Ciało zaworów:Zazwyczaj odrzucane lub wykute z materiałów metalowych, takich jak stal węglowa, stal nierdzewna lub stal stopowa, zapewnia wsparcie konstrukcyjne i barierę ciśnieniową. Wewnętrzna ścieżka przepływu może być zaprojektowana w celu zminimalizowania martwej przestrzeni i ułatwienia przejścia cząstek.

Piłka:Komponent otwarcia i zamykania zaworu rdzeniowego, precyzyjna z ceramiki inżynierii o dużej gęstości, wysokiej gęstości i inżynierii wysokiej jakości (cyrkon lub tlenkonia). Jego powierzchnia jest wysoce wypolerowana do lustrzanego wykończenia.

Siedzisko zaworu:
Pełne siedzenie ceramiczne:Wykonane z tego samego lub kompatybilnego materiału ceramicznego jak piłka, to siedzenie tworzy twarde pieczęć ceramiczne do ceramicznego. Oferuje doskonałą odporność na zużycie i korozję, odpowiedni dla najbardziej wymagających warunków pracy.

Niemetaliczne miejsce:Wykonane z wysokowydajnych polimerów, takich jak PEEK (Polyetherethetone) i RPTFE (wzmocniony politetrafluoroetylen). Zapewnia doskonałe uszczelnienie i stopień elastycznej rekompensaty, odpowiedni do warunków pracy o wysokiej korozyjności, ale umiarkowanym zużyciu i umiarkowanych temperaturach.

Metalowe siedzenie:Rzadziej, zwykle stosowane w zastosowaniach o wyjątkowo wysokiej temperaturze lub dla specjalnych wymagań.

STEM VALVE:Komponent łączący siłownik (uchwyt, sprzęt robak, głowica pneumatyczna, głowa elektryczna) do piłki. Zazwyczaj jest wykonany ze stali nierdzewnej o wysokiej wytrzymałości (takiej jak 17-4ph, 316ss) lub stali stopowej i może być zahodowana powierzchnia. Połączenie między łodygami a piłką wymaga specjalnego projektu, aby zapobiec rozluźnieniu i wyciekom (takim jak zapobieganie wydmuchicznikowi).

Pakowanie/pieczęć:Tam, gdzie STEM przechodzi przez maskę, pakowanie (takie jak pierścienie grafitowe, pierścienie V PTFE, pakowanie sprężynowe) lub O-ringy są wykorzystywane do zapobiegania ucieczce mediów wzdłuż łodygi.

Aparat:Podręcznik (uchwyt, koło robakowe), pneumatyczne, elektryczne lub hydrauliczne urządzenie, które obraca zawór trzonowy o 90 stopni, aby otworzyć lub zamknąć zawór.

Tabela porównawcza różnic rdzeniowych między ceramicznymi zaworami kulowymi i zaworami kulowymi ze stali nierdzewnej

Zalety produktu
Zmniejsz koszty operacyjne o 70%:Cykl bezobsługowy ≥ 3 lata, zmniejszając przestoje i konserwację.
Lżejszy o 25%:Lżejsze niż metalowe zawory kulkowe o podobnej wielkości, co ułatwia ich wsparcie w rurach.
Wymienny projekt:Odstępy kołnierza są zgodne z ISO 5752/GB/T 12237, umożliwiając bezpośrednią wymianę starszych zaworów.

Rynki eksportu:Rosja, Indonezja, Turcja, Brazylia, Afryka Południowa, Chile, Wietnam, Korea Południowa, Niemcy i inne kraje.

Typowe zastosowania
Moc termiczna:Pneumatyczne usuwanie popiołu, zawiesina wapienna i ścieki desulfuryzacyjne.
Cement:Sproszkowany transport węgla, spalin o wysokiej temperaturze i pył klinkierowy.
Przemysł chemiczny:Kwas fosforowy, kwas siarkowy, soda kaustyczna i zawiesiny chlorkowe.
Górnictwo:Odpady miedziane, koncentrat ruda żelaza i wysoce ścierne szludy fosfogypsum.
Wytapianie:Skrawanie gazu konwertera i huty aluminiowe czerwone błoto.

Opakowanie i wysyłka
Poszczególne torby bąbelkowe i odporne na wstrząsy pianki, jeden zawór na pudełko.
Drewniane palety i folia na rozciąganie, odpowiednie do pojemników FCL/LCL.
Etykieta morska: angielski znak wysyłki i środek grawitacyjny.
Dostępne są fumigacyjne skrzynki ze sklejki, zgodne z standardami eksportu ISPM-15.

FAQ

P1: Czy ceramiczne jest kruche?
Odp.: Rdzeń piłki jest wykonany z hartowanego tlenku glinu i izostatycznie naciśnięty, z wytrzymałością wpływu> 4 MPa · M1/2, i może wytrzymać wstrząs ciśnienia wody wynoszący 1,5 razy większy niż PN.

P2: Czy można go stosować z siłownikami elektrycznymi lub pneumatycznymi?
Odp.: Jest standardowo z platformą ISO 5211 i może bezpośrednio pomieścić siłowniki elektryczne, pneumatyczne i hydrauliczne. Dostępne są również opcje CT4 i IP68 odporne na eksplozję.

P3: Jaki jest czas dostawy?
Odp.: Standardowe rozmiary od DN500 do DN200 są w magazynie i wysyłane w ciągu 3 dni. Niestandardowe rozmiary można wysłać w ciągu 2-4 tygodni.
