Przejście rury o dużej średnicy ceramicznej do przenoszenia tłuszczu ściernego

Krótki opis produktu:
Duże ceramiczne przejścia rurowe chronią stożkowe sekcje, gdzie cząstki ścierne mogą się koncentrować podczas zmiany średnicy rury. Średnice wlotu i wylotu, profil przejścia, grubość ceramiki i połączenia są dostosowywane zgodnie z zatwierdzonym rysunkiem.

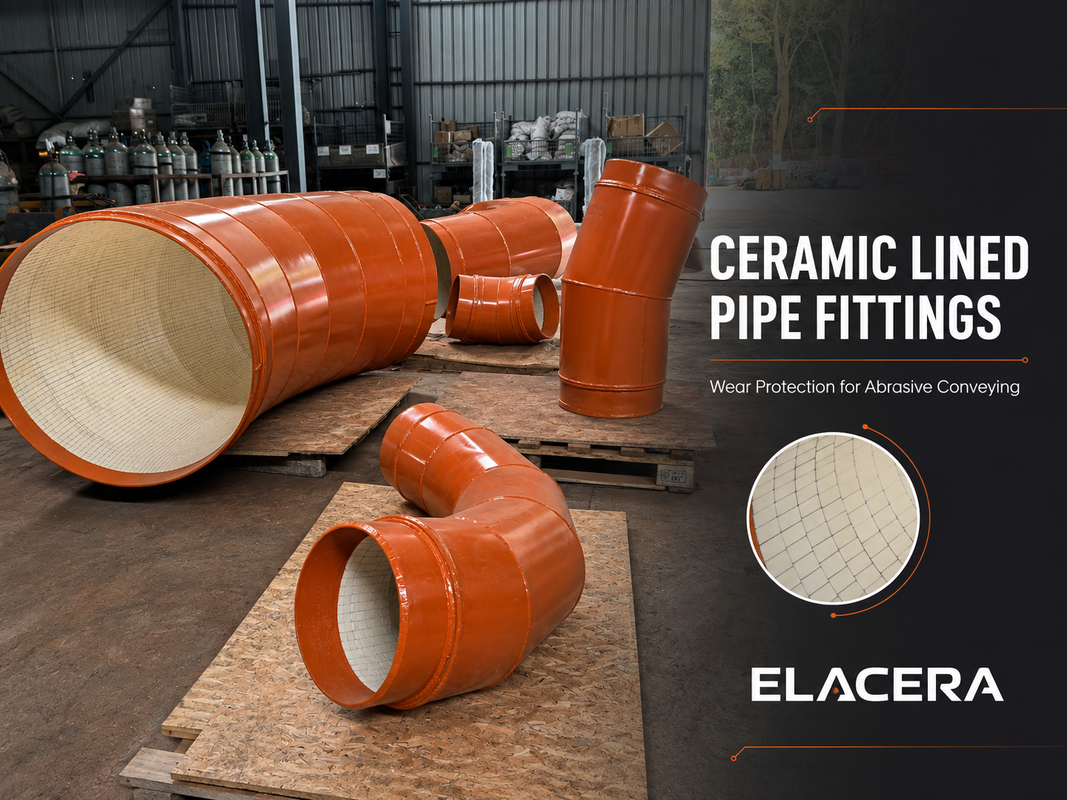

Duże ceramiczne przejście rurowe do transportu proszków ściernych

Ceramiczne przejście rurowe to stalowy element przejściowy, wewnętrznie zabezpieczony płytkami ceramicznymi z tlenku glinu o wysokiej odporności na ścieranie. Jest stosowany w systemach transportu proszków ściernych, gdzie zmiana średnicy rury może powodować skoncentrowane zużycie na powierzchni stożkowej. Średnice wlotu i wylotu, długość przejścia, grubość ceramiki i szczegóły połączeń mogą być dostosowane zgodnie z rysunkiem rurociągu.

Przegląd produktu

Przejście rurowe to nie tylko prosta rura o dwóch różnych średnicach. Podczas przepływu materiału przez reduktor lub powiększenie, jego prędkość i rozkład ulegają zmianie.

Cząstki mogą przesuwać się w kierunku jednej strony stożka, powodując lokalne ścieranie ślizgowe lub uderzenia. Zużycie może również koncentrować się w pobliżu wlotu, wylotu lub połączenia z sąsiednią rurą.

Konstrukcja wykładziny musi zatem podążać za rzeczywistą ścieżką przepływu i zmieniającą się geometrią wewnętrzną – nie tylko nominalną średnicą rury.

Kluczowe cechy

• Wykładzina z płytek ceramicznych z tlenku glinu podąża za stożkową powierzchnią wewnętrzną
• Nadaje się do profili przejściowych o dużej średnicy i niestandardowych
• Dostosowane wymiary wlotu, wylotu, długości i połączeń
• Gładkie zakończenie wykładziny pomaga zmniejszyć odsłonięte stopnie zużycia
• Wykończona średnica wewnętrzna jest potwierdzana przed produkcją

Dlaczego stosować płytki ceramiczne w przejściach rurowych?

Integralna tuleja ceramiczna jest praktyczna dla wielu prostych odcinków rur, ale może być trudna do wykonania dla dużych średnic lub profili o ciągle zmieniającym się kształcie.

Pojedyncze płytki ceramiczne można układać wzdłuż stożka, aby pokryć zmieniającą się geometrię. Rozmiar płytek, położenie spoin i zakończenie wykładziny powinny być analizowane zgodnie z kształtem przejścia i oczekiwanym kierunkiem przepływu materiału.

Typową opcją wykładziny jest ceramika 95% tlenku glinu. Ostateczna klasa i grubość ceramiki są potwierdzane zgodnie z transportowanym materiałem, rozmiarem cząstek, prędkością i obserwowanym wzorem zużycia.

Typowe informacje techniczne

Zalety techniczne i uwagi projektowe

Kierunek przepływu: przejście zbieżne i rozbieżne powodują różne ruchy cząstek. Rzeczywisty kierunek transportu powinien być zaznaczony na rysunku.

Profil przejścia: krótki lub stromy stożek może zwiększyć turbulencje i lokalne uderzenia. Długość przejścia powinna być analizowana wraz z dostępną przestrzenią instalacyjną.

Grubość ceramiki: grubsza ceramika zmniejsza wykończony otwór. Grubość musi być zrównoważona z warunkami zużycia i wymaganą zdolnością transportową.

Połączenie końcowe: wykładzina ceramiczna powinna łączyć się jak najgładziej z wykładziną sąsiedniej rury, aby uniknąć odsłoniętej krawędzi lub nagłego wewnętrznego stopnia.

Zastosowania

Przejścia rurowe z wykładziną ceramiczną są powszechnie rozważane dla systemów transportujących:

• Popiół lotny i pył węglowy
• Cement i pył klinkierowy
• Proszek mineralny i piasek
• Inne ścierne cząstki suche

Typowe branże to energetyka, cement, górnictwo, przetwórstwo minerałów i obsługa materiałów sypkich. Transport zawiesin, silna korozja, nietypowe temperatury lub specjalne warunki ciśnieniowe wymagają oddzielnej analizy technicznej.

Produkcja, inspekcja i pakowanie

Przejście stalowe jest sprawdzane pod kątem zatwierdzonych wymiarów przed wykonaniem wykładziny. Podczas produkcji sprawdzamy pokrycie ceramiczne, ciągłość powierzchni wewnętrznej, zakończenie wykładziny i orientację kołnierzy.

Wykończone okucia o dużej średnicy są indywidualnie zabezpieczane i mocowane na stalowym stojaku lub pakowane w drewnianą skrzynię zgodnie z rozmiarem produktu i wymaganiami transportowymi.

Informacje wymagane do wyceny

Proszę podać:

• Średnice wlotu i wylotu
• Długość całkowita lub kąt stożka
• Kierunek przepływu zbieżny lub rozbieżny
• Transportowany materiał i rozmiar cząstek
• Prędkość transportu i warunki pracy
• Istniejące miejsca zużycia lub zdjęcia z miejsca
• Wymagana wykończona średnica wewnętrzna
• Standard kołnierza lub rysunek połączenia

FAQ

Dlaczego przejście rurowe może zużywać się szybciej niż prosta rura?
Zmiana średnicy wpływa na prędkość i rozkład cząstek, co może koncentrować zużycie na stożku lub jednej stronie okucia.

Dlaczego stosuje się płytki ceramiczne zamiast integralnej tulei?
Płytki ceramiczne są często bardziej praktyczne dla dużych średnic i profili wewnętrznych o ciągle zmieniającym się kształcie.

Czy grubsza ceramika jest zawsze lepsza?
Nie. Nadmierna grubość zmniejsza wykończony otwór i może wpływać na przepływ materiału. Grubość powinna być dobierana do rzeczywistych warunków zużycia.

Czy ELACERA® może produkować zgodnie z istniejącym rysunkiem?
Tak. Konstrukcja stalowa, układ ceramiczny, połączenia i wykończona średnica wewnętrzna są analizowane na podstawie potwierdzonego rysunku.

Jakie informacje są najważniejsze przed wyceną?
Średnice, długość przejścia, kierunek przepływu, charakterystyka materiału i istniejący wzór zużycia są głównymi punktami wyjścia.

Porozmawiaj z ekspertem ds. ochrony przed zużyciem

Prześlij nam swój rysunek przejścia i informacje o eksploatacji. Przeanalizujemy prawdopodobny obszar zużycia, układ ceramiczny i szczegóły połączeń przed przygotowaniem wyceny technicznej.
