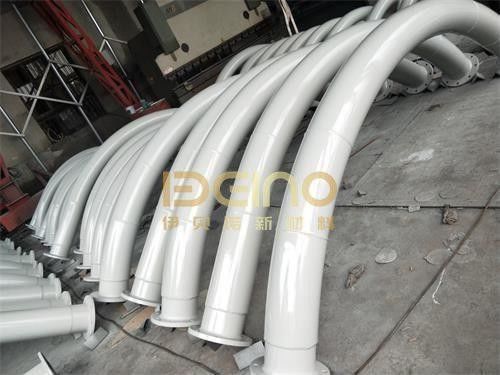

Alumina Ceramic Linied Steel Pipe Elbows Odporny na zużycie

Opis produktu

Kolana stalowe wyłożone ceramiką są przeznaczone do sekcji rurociągów transportujących materiały ścierne, narażonych na wysokie zużycie. Gdy przepływ materiału zmienia kierunek w kolanie, cząstki mogą wielokrotnie uderzać w wewnętrzną ściankę, co czyni zakola jednym z miejsc najbardziej narażonych na skoncentrowane zużycie.

Kolana ELACERA z wykładziną ceramiczną łączą stalowy korpus rury z odporną na ścieranie wykładziną ceramiczną z tlenku glinu. Stalowa osłona zapewnia wytrzymałość konstrukcyjną, podczas gdy wykładzina ceramiczna chroni powierzchnię styku z materiałem przed ścieraniem.

Kąt kolana, promień gięcia, rozmiar rury stalowej, grubość ceramiki i typ połączenia mogą być dostosowane zgodnie z zatwierdzonym rysunkiem i rzeczywistymi warunkami pracy.

Parametry techniczne ceramiki

Struktura produktu i dostosowanie

Wykładzina ceramiczna jest instalowana na wewnętrznej powierzchni stalowego kolana, tworząc odporną na zużycie warstwę styku z materiałem.

W zależności od średnicy rury, geometrii kolana i warunków pracy, układ ceramiki może być zaprojektowany zgodnie z rysunkiem projektowym. W przypadku produkcji niestandardowej zazwyczaj należy potwierdzić następujące wymiary:

Takie podejście oparte na rysunku jest szczególnie ważne, gdy kolano z wykładziną ceramiczną musi być bezpośrednio połączone z istniejącymi rurociągami lub urządzeniami.

Cechy produktu

Główną zaletą kolana z wykładziną ceramiczną z tlenku glinu nie jest sama twardość ceramiki. Wykładzina musi również pasować do ścieżki przepływu i geometrii zakola.

Ceramika z tlenku glinu o zawartości 95% zapewnia twardą, odporną na zużycie powierzchnię, podczas gdy stalowy korpus utrzymuje wytrzymałość mechaniczną kształtki rurowej. Gładka ceramiczna powierzchnia styku nadaje się do proszków ściernych i materiałów ziarnistych, a różne grubości ceramiki można dobrać w zależności od przewidywanego poziomu zużycia.

W przypadku obszarów o skoncentrowanym zużyciu, układ lub grubość ceramiki można dostosować do warunków pracy i zatwierdzonego rysunku.

Zastosowania

Kolana stalowe z wykładziną ceramiczną są powszechnie stosowane w pneumatycznych systemach transportu materiałów sypkich w cementowniach, elektrowniach cieplnych, hutach stali, górnictwie i przetwórstwie minerałów, obsłudze węgla, przetwórstwie chemicznym i produkcji materiałów do produkcji baterii litowych.

Typowe transportowane materiały obejmują proszek cementowy, popiół lotny, pył węglowy, drobne minerały, popiół, proszki ścierne i inne materiały sypkie.

Są one szczególnie odpowiednie do zakoli rurociągów, gdzie konwencjonalne stalowe kolana są narażone na częste ścieranie i wymianę.

Informacje wymagane do wyceny

Aby uzyskać dokładniejszą ocenę techniczną i wycenę, prosimy o dostarczenie rysunku rury lub kolana wraz z materiałem transportowanym i warunkami pracy.

Przydatne informacje obejmują średnicę rury, kąt i promień kolana, materiał i grubość stali, grubość ceramiki, transportowany materiał, wielkość cząstek, temperaturę pracy, ciśnienie i prędkość transportu.

Jeśli wykończona średnica wewnętrzna jest krytyczna dla systemu, należy ją wyraźnie zaznaczyć na rysunku.

FAQ

P1: Jaki materiał ceramiczny jest używany wewnątrz kolana?
O1: Naszą standardową wykładziną odporną na zużycie jest ceramika z tlenku glinu o zawartości 95%. Inne materiały ceramiczne mogą być ocenione w zależności od warunków pracy.

P2: Czy rozmiar i promień kolana można dostosować?
O2: Tak. Kąt kolana, promień, średnica rury, grubość stali, grubość ceramiki i typ połączenia mogą być wykonane zgodnie z rysunkami.

P3: Gdzie zazwyczaj występuje najpoważniejsze zużycie w kolanie?
O3: W wielu systemach transportu materiałów ściernych zużycie jest skoncentrowane wokół zewnętrznego łuku, ponieważ cząstki zmieniają kierunek i uderzają w powierzchnię zakola. Rzeczywisty wzór zużycia zależy od charakterystyki materiału i warunków transportu.

P4: Jakie informacje należy podać przed produkcją?
O4: Preferowany jest rysunek rury. Materiał transportowany, wielkość cząstek, prędkość, temperatura pracy i ciśnienie są również przydatne do wyboru wykładziny ceramicznej.

P5: Czy kolana z wykładziną ceramiczną mogą być dostarczane z kołnierzami?
O5: Tak. Kołnierzowe, spawane i inne niestandardowe połączenia mogą być dostarczane zgodnie z rysunkiem projektowym.
