HRA85 Twardość Gumy Ceramic Liner Wstrzymałość na uderzenia Ceramic Wear Liner

Opis produktu

HRA85 Twardość Gumy Ceramic Liner Wstrzymałość na uderzenia Ceramic Wear Liner

W tramwajach i tramwajach przeniesieniowych tylko rzadko występuje problem ze ściernieniem, ponieważ duże cząstki mogą uderzyć w wyściółkę, podczas gdy mniejsze cząstki nadal przesuwają się po jej powierzchni.Twardy wyściółka może być odporna na ścieranie, ale pęknie pod wpływem wielokrotnego uderzenia, podczas gdy sama guma może pochłaniać uderzenie, ale zużywa się zbyt szybko.

Włókna ceramiczne z gumy o twardości HRA85połączenie małych płytek ceramicznych aluminiowych z elastyczną gumą w celu zarządzania obydwoma mechanizmami zużycia.podczas gdy warstwa gumowa pochłania wibracje i zmniejsza szczytowy wpływ przenoszony na poszczególne kawałki ceramiczne.

W rezultaciewytrzymałe na uderzenia ceramiczne okładki zużyciajest stosowany głównie w sprzęcie do obróbki materiałów luźnych, w którym występują jednocześnie ścieranie i umiarkowany uderzenie.

HRA85 odnosi się do twardości ceramiki aluminowej, a nie gumy.

Jak funkcjonuje kompozytowa struktura

Małe kwadratowe lub sześciokątne kawałki ceramiki pozwalają gumowej matrycy deformować się lokalnie, gdy materiał uderza w panel.sztywna płytka ceramiczna.

Jednakże mniejsze kawałki ceramiczne tworzą również więcej gumowych złączy.i równowaga pomiędzy ścieranie i uderzenia.

Właściwości materiału odniesienia

Alumina ceramiczna

Warstwa gumowa

Wartości te stanowią ogólne odniesienia, a końcowe właściwości materiału, wymiary i wymagania badania podlegają potwierdzonej specyfikacji technicznej.

Dopasować liner do poziomu uderzenia

Nie należy wybierać gumy ceramicznej wyłącznie na podstawie twardości ceramiki, najważniejsze jest to, jak materiał dotrze do powierzchni urządzenia.

W przypadku silnego uderzenia z dużego, ostrego materiału lub wysokiego upadku pionowego może nie wystarczyć standardowy gumowy panel ceramiczny.Ceramika ZTA, lub może być konieczna ocena obudowy mechanicznie przymocowanej ze stali.

Gdzie zwykle nie działają gumowe i ceramiczne wykończenia

1Niezabezpieczone krawędzie.

Jeśli strumień materiału uderzy w odsłoniętą krawędź tablicy, może podnieść gumę, uszkodzić pierwszy rząd ceramiki lub otworzyć ścieżkę pod podkładką.

Należy zaplanować ukierunkowanie tablicy tak, aby materiał przepływał przez powierzchnię wyściółki, a nie bezpośrednio przeciwko odsłoniętej krawędzi.

2Nieprawidłowy stosunek ceramiki do gumy

Dodanie większej ilości gumy nie automatycznie poprawia jej wydajności.

Podobnie zastosowanie cienkiej warstwy gumowej pod dużymi płytkami ceramicznymi może zapewnić niewystarczającą amortyzację, gdy uderzenie jest dominującym problemem.

3. Słabe łączenie ceramiczne ęglowniane

Części ceramiczne muszą pozostać mocno osadzone podczas powtarzających się uderzeń i wibracji..

4Słabe przygotowanie powierzchni

W celu mocowania przymocowanego materiału powierzchnia stalowa musi być czysta, sucha i odpowiednio przygotowana.

5. Nie obsługiwane połączenia paneli

Duże szczeliny lub źle ustawione złącza narażają gumę i stal na intensywne zużycie.

Związane czy mechanicznie?

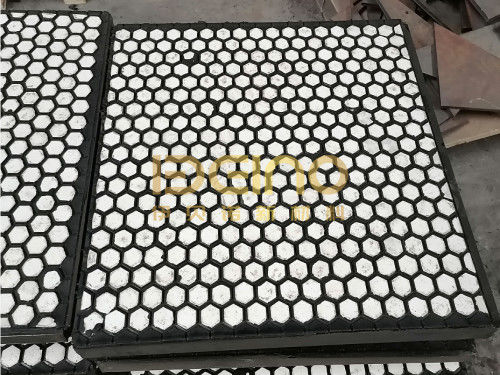

Zdjęcia produktu przedstawiają głównie płytki ceramiczne osadzone na gumowym podłożu.Tego rodzaju panele mogą być przylepione bezpośrednio do przygotowanej powierzchni stalowej, gdy warunki eksploatacji i dostęp do utrzymania są odpowiednie.

W przypadku instalacji cięższych lub wymiennych, wykończenie kompozytowe może być wykonane z stalową płytką podtrzymującą.lub konstrukcji spawalniczej zgodnie z rysunkiem urządzenia.

Metoda montażu powinna zostać potwierdzona przed rozpoczęciem produkcji, ponieważ wpływa na strukturę obudowy, ogólną grubość i interfejs urządzenia.

Temperatura: sprawdź gumę, a nie tylko ceramikę

Ceramika aluminowa wytwarzana jest w wysokiej temperaturze i ma dobrą stabilność termiczną,ale to nie oznacza, że kompozytowa podszewka z gumy i ceramiki może działać w tej samej temperaturze co czysta podszewka z ceramiki.

Granicę eksploatacyjną zwykle określają:

• Formuła gumy
• System łączenia ceramiki z gumy
• Klej stosowany do mocowania panelu
• Nieprzerwana lub przerywana ekspozycja na ciepło
• Temperatura na ścianie urządzenia
• Cykl termiczny podczas pracy

W przypadku tej struktury produktu ogólna temperatura odniesienia dla gumy wynosi do 100°C. W przypadku zastosowań powyżej tego zakresu należy dokonać oddzielnego przeglądu.Wysokotemperaturowe urządzenia przenośne pneumatyczne mogą wymagać spawania ceramiki, ceramiki ogonowej lub innej mechanicznie stałej konstrukcji bez standardowej warstwy gumowej.

Typowy sprzęt

Wykorzystuje się zwykle gumy ceramiczne do:

• Spadochrony przenośne
• Ładowarki do podawania i wyładunku
• Wyloty węglowe
• Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8703
• Stacje przenoszące przenośniki
• Obszary przejściowe w pojemnikach
• Sekcje do wprowadzania i rozładowywania kruszyw
• Urządzenia do przetwarzania minerałów i obróbki luzem

Stosowane są w górnictwie, obróbce węgla, cementie, stali, wytwarzaniu energii, portach i innych gałęziach przemysłu, w których spadający lub poruszający się materiał powoduje zarówno uderzenie, jak i ścieranie.

Dokładna struktura obudowy powinna zależeć od lokalizacji wewnątrz urządzenia. Panel odpowiedni do przesuwanej ściany bocznej może nie być odpowiedni do strefy bezpośredniego uderzenia na dnie tego samego spodu.

Produkcja i inspekcja

Podczas produkcji zwraca się uwagę na:

• Wymiary płytki ceramicznej i jej klasy
• Układ ceramiczny i pokrycie powierzchni
• Ceramiczne osadzanie w gumie
• Grubość gumy i wymiary paneli
• Warunki łączenia ceramiki z gumy
• Płaskość tylnej powierzchni
• Pozycje oparcia i mocowania ze stali, w stosownych przypadkach

Przed dostarczeniem wyściółka jest sprawdzana pod kątem luźnych kawałków ceramicznych, widocznych wad wiązania, uszkodzonych krawędzi, odchylenia wymiarowego oraz zgodności z potwierdzonym rysunkiem.

Płyty są pakowane w wzmocnione pudełka z drewna lub na odpowiednie palety.

Pytania kupujących

1Czy HRA85 odnosi się do twardości kauczuku?

Numer HRA85 odnosi się do twardości Rockwell A ceramiki aluminowej.

2Po co łączyć ceramikę z gumą?

Ceramika zapewnia odporność na ścieranie, podczas gdy guma pomaga osłaniać uderzenia i wibracje.

3Czy kwadratowe czy sześciokątne płyty są lepsze?

Wybór zależy od elastyczności paneli, pokrycia ceramicznego, zakrzywienia urządzenia, wielkości cząstek i kierunku uderzenia.

4Czy gęstsza guma zawsze jest lepsza w zakresie odporności na uderzenia?

Nie, grubość gumowa musi być równoważona z ceramiczną pokrywą i ogólną grubością obudowy.

5. Czy powłoka może być stosowana w temperaturze 300-500°C?

Standardowa kompozyt gumowo-ceramiczna zazwyczaj nie nadaje się do tego zakresu temperatur.Urządzenia wysokotemperaturowe powinny używać specjalnie zaprojektowanej ceramicznej konstrukcji mocującej.

6Czy panele mogą być przymocowane do sprzętu?

Tak, jeżeli wypełnienie jest wykonane z odpowiedniego stalowego podłoża i konstrukcji mocującej.

7Jakie informacje są wymagane do wyboru linii?

Należy podać rysunek urządzenia, ilość wkładu, rodzaj materiału, maksymalną wielkość cząstek, wysokość upadku, kąt uderzenia, temperaturę pracy, istniejący wzorzec zużycia oraz preferowaną metodę montażu.

Użytecznym punktem wyjścia jest zdjęcie przedstawiające dokładnie miejsce uszkodzenia istniejącej podszewki.ekspozycja krawędzi paneli, lub nieodpowiednią metodą mocowania.
